Sistema de retenção de pressão 4.0

Sistema de retenção de pressão –pequenos ajudantes com grandes efeitos

Os sistemas de retenção de pressão eletrónicos desenvolvidos pela KAESER da série DHS 4.0 protegem não só os componentes de tratamento, como também garantem qualidade de ar comprimido fiável. Mesmo uma paragem completa do fornecimento de ar comprimido já não é um problema.

Quando a pressão diminui, a velocidade do fluxo na tubagem aumenta consideravelmente. Isto pode levar ao "atropelamento" de todos os componentes no sistema de tratamento de ar comprimido. A utilização de um sistema de retenção de pressão KAESER da série DHS 4.0 assegura a pressão mínima necessária, garantindo assim um funcionamento seguro, especialmente durante a reinicialização do sistema, após uma paragem.

Graças a um sistema patenteado de regulação modular por impulsos, cada sistema de retenção de pressão está preparado de forma ideal, para todos os casos pneumáticos extremos, e combina – típico da KAESER – máxima segurança operacional com um funcionamento simples.

  • tamanhos das ligações de G ½ a G 3 e de DN 40 a DN 400
  • para sistemas com uma ou várias linhas de tratamento
  • integração precisa através de vários interfaces e opções de configuração

As suas vantagens

  • Dois modos de funcionamento:
    fornecimento de ar comprimido seguro ou qualidade de ar comprimido segura. Perfeitamente configurável às suas necessidades.
  • Conceito de utilização engenhosamente simples:
    fácil de configurar em 25 idiomas, reconhecimento instantâneo do estado operacional, comando manual para casos de emergência – tudo isto economiza tempo e aumenta a segurança.
  • Ligação ao SIGMA AIR MANAGER 4.0:
    o sistema de retenção de pressão da série DHS 4.0 pode ser ligado ao abrangente comando SIGMA AIR MANAGER 4.0 através do SIGMA NETWORK.


Detalhes do produto

Equipamento

Dois modos de funcionamento

  • 1 – “Fornecimento de ar comprimido seguro”: Abertura e fecho da válvula esférica e da válvula de corte por modulação de largura de impulso para um funcionamento eficiente e adequado do fornecimento de ar comprimido.
  • 2 – "qualidade do ar comprimido segura" para redes redundantes de ar comprimido: por exemplo, em caso de avaria no secador ou filtro, fecha, imediatamente, a linha afetada (configurado de fábrica)

Unidade de comando eletrónico

  • Sensor de pressão eletrónico integrado
  • Redutor de pressão 0 – 16 bar
  • LED de alta visibilidade
  • Indicador mecânico
  • Unidade de cálculo
  • Monitorização da pressão
  • Visor (25 idiomas)
  • Protegido por palavra passe
  • Interruptor seletor do modo operacional
  • Unidade de comando rotativa a 90°
  • Monitorização da posição final
  • Atualização de software com cartão micro SD
  • Teclado e interruptor seletor do modo operacional, protegido por selos, contra acesso não autorizado
  • Tensão múltipla: 100 – 240 V AC, 50/60 Hz ou 24 V DC

Arranque rotativo

  • Arranque rotativo pneumático com descarga de mola
  • Movimento da válvula esférica ou da válvula de corte com pressão de comando interna
  • Massas lubrificantes isentas de silicone para válvula esférica ou válvula de corte (standard), opcionalmente isento de silicone

Utilização

  • Entrada de teclado da palavra-passe e dos parâmetros de funcionamento, por exemplo, pressão de abertura, histerese, percentagem de tempo para abertura/fecho
  • Opcionalmente através de um comando abrangente
  • Funcionamento manual com chave em caso de falha de energia

Interfaces

  • Entradas sem potencial para "desativação externa", por exemplo, falha no secador
  • Saídas sem potencial para "avaria geral", "abrir", "fechar" e "monitorização da pressão“
  • Sinal de pressão de rede a 4-20 mA, para comando do compressor ou sistemas de abrangentes comandos
  • Ligação preparada para controlo remoto
  • Interfaces de comunicação Modbus TCP com conector M12

Válvula de esfera ou válvula de corte

A capacidade das fugas situadas nos pontos terminais possibilita uma conversão ou ampliação da rede de ar comprimido e facilita o alinhamento e fixação na tubagem para uma montagem fácil.

SIGMA NETWORK

Os DHS 4.0 estão equipados de série com interface SIGMA NETWORK, para tornar a utilização ainda mais confortável.

Cuidamos da sua central de ar comprimido

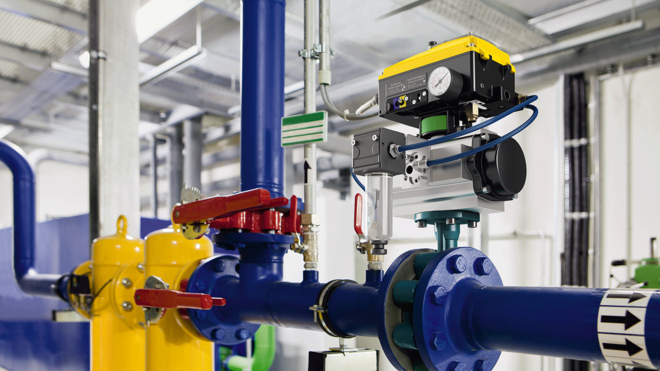

DHS 4.0 instalado numa central de ar comprimido.

Para conceber um sistema de ar comprimido seguro e em simultâneo conseguir os requisitos para um funcionamento económico , tem que se ter em atenção: a pressão necessária e os requisitos do ar de processo, mas também deve ter em consideração no planeamento fatores como tubagens, arrefecimento, ventilação, qualidade física e aspetos ambientais. Uma concepção do sistema bem conseguida estabelece a base para um funcionamento futuro.

Produção, tratamento e reserva de ar comprimido são componentes essenciais para o fornecimento de ar comprimido. Se os componentes de tratamento forem sobrecarregados por caudais repentinos e demasiado elevados ou se uma linha de tratamento avariada não for fechada, resultando em sujidade indesejável no ar comprimido, isto causa custos desnecessários. quando os compressores também funcionam ao fim de semana, para compensar perdas por fugas.
Com um sistema de retenção de pressão da KAESER isto pertence ao passado.

Fornecimento de ar comprimido seguro com o arranque fiável do sistema

Protege os seus componentes!

Opções DHS: Alimentação de pressão segura com auxiliar de arranque
  1. Compressor
  2. Secador por refrigeração com ECO-DRAIN
  3. Filtragem com ECO-DRAIN
  4. Reservatório de ar comprimido
  1. Sistema de retenção de pressão eletrónico DHS 4.0
  2. Tratamento da condensados AQUAMAT
  3. Rede de ar comprimido

Se a rede ficar despressurizada após períodos de repouso, ao reinicializar os compressores perde-se a resistência da pressão. Os componentes do tratamento do ar comprimido são concebidos para caudais e velocidades do caudal predominantes, durante o funcionamento em carga da rede de ar comprimido. Por isso existe o risco do ar comprimido "atropelar” filtros e secadores, com uma velocidade exagerada, se não existir uma abertura faseada. Isto pode levar a danos nos elementos filtrantes e elevar o PDP dos secadores por refrigeração. Sujidades – como óleo, partículas e água – no ar comprimido são a consequência.

Qualidade do ar comprimido segura com arranque fiável do sistema

Produzir sem incidentes!

Possibilidade de aplicação DHS: segura qualidade do ar comprimido com inicialização fiável do sistema
  1. Compressores
  2. Reservatório de ar comprimido
  3. Secador por refrigeração com ECO-DRAIN
  4. Filtragem com ECO-DRAIN
  1. Sistema de retenção de pressão eletrónico DHS 4.0
  2. SIGMA AIR MANAGER 4.0
  3. Tratamento dos condensados AQUAMAT
  4. Rede de ar comprimido

Mesmo em funcionamento os sistemas de retenção de pressão comprovaram o seu valor. Especialmente em centrais com várias linhas de tratamento, estes são indispensáveis. Garantia de ar comprimido de elevada qualidade consistente. Assim, o sistema de retenção de pressão fecha por exemplo, em caso de avaria no secador ou filtros da fase afetada. Isto assegura não só a qualidade, como também protege a rede de tubagens e os consumidores na sua produção.

Dados técnicos

Os dados técnicos encontram-se neste catálogo:
