Blowers de parafuso até 250 kW

Heróis economizadores de energia – intransigentemente eficiente

O futuro na área de baixa pressão começou: Ideias da Kaeser, como o perfil de parafuso SIGMA, de renome mundial, significam ganhos de eficiência de até 35 por cento! E também a nível de colocação em funcionamento, utilização e manutenção, as nossas robustas máquinas de funcionamento contínuo, ultrapassam todos os limites de potencial de poupança.

  • Sistemas de blowers de alta eficiência e baixa manutenção – com blocos SIGMA de eixo duplo
  • Opcionalmente com motor de arranque Y/D (STC) ou variador de frequência (SFC)
  • Solução completa „Plug-and-Play“ com equipamento elétrico, comando de sistema SIGMA CONTROL 2 e transmissão por correia ajustada; preenchido com óleo, de fábrica.

A nova tecnologia de parafuso beneficia clientes em áreas como o tratamento municipal e industrial de águas residuais, bem como de flutuação e fluidificação, em que os blowers são utilizados como máquinas de funcionamento contínuo e o baixo consumo de energia desempenha um papel importante.

Vantagens

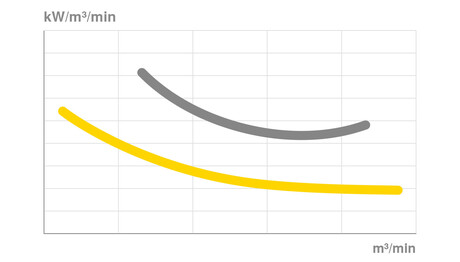

  • Máxima eficiência da máquina completa:
    Contamos com rotores com SIGMA-profil, com otimizada transmissão do motor dos blowers e menores perdas de pressão de todos os componentes.
  • Pulsação mínima nas tubagens de processo ligadas:
    Silenciadores de absorção especiais, que atuam sobre um intervalo de frequência alargado, reduzem consideravelmente o nível de ruído da máquina e da tubagem.
  • Proteção contra tempos de inatividade:
    Componentes especialmente duradouros garantem um funcionamento fiável. A construção inteligente torna unidades auxiliares supérfluas (por exemplo, para vedação ou arrefecimento). Vários sensores possibilitam a monitorização remota dos estados operacionais.

Rentável, graças aos baixos custos do ciclo de vida útil
Custos associados ao ciclo de vida útil

A nossa abordagem integrada para uma rentabilidade ideal: máxima eficiência energética, máxima disponibilidade de ar comprimido e uma rede mundial de assistência técnica e consultoria, com tempos de resposta rápidos.



Detalhes do produto

Equipamento

Plug and Play

Blowers prontos a ligar são fornecidos completamente equipados, com sensores STC/SFC SIGMA CONTROL 2 e interruptor de emergência, preenchidos com óleo e certificados.

Bloco do blower

Bloco do blower de alta eficiência com perfil SIGMA

  • bloco do blower, de alta eficiência, com SIGMA PROFIL e elevado grau de fornecimento, com o mínimo consumo de energia

Rolamentos e vedante

  • robustos rolamentos do motor cilíndricos, absorvem a 100% as forças radiais
  • a comprovada estanqueidade do anel deslizante das juntas rotativas do compressor de parafuso que não necessita de manutenção

Motor IE3

  • marca comercial Siemens
  • motor Premium Efficiency, de acordo com a IE3, com elevada eficiência
  • três PTC de série
  • para sistemas com regulação da velocidade, compatível com o variador de frequência SFC
  • ponto de lubrificação central e de fácil acesso, para motores com rolamentos lubrificáveis, para manutenção rápida e segura

Com transmissão por correia (compressores de parafuso EBS/FBS)

  • tensão automática da correia do alternador com indicador
  • melhor eficiência de transmissão possível, constantemente
  • custos de manutenção reduzidos
  • proteção da correia do alternador de série, com efeito de arrefecimento das correias adicional

Transmissão direta (compressores de parafuso DBS)

  • coeficiente de transmissão integrado, com uma eficiência de quase 100% na transmissão de força
  • opcionalmente, diferentes relações de transmissão
  • utilização de motores elétricos convencionais
  • vida útil dos rolamentos acima da média, graças à otimizada distribuição da força na transmissão

Amortecedor de pulsação

  • eficientes silenciadores de absorção quer do lado da pressão, quer da aspiração, com intervalo de frequência alargado, evitando pulsações no ar de processo
  • forte atenuação do ruído do fluído nas tubagens

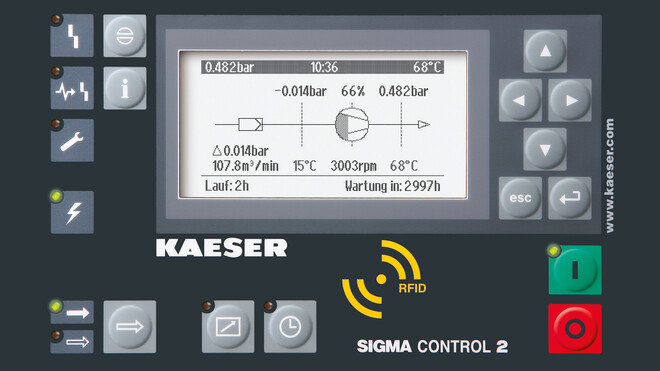

SIGMA CONTROL 2

SIGMA CONTROL 2 – Ranhura SD

  • LED que indica estado operacional com as cores dos semáforos
  • visor com texto simples
  • 30 idiomas à escolha
  • teclas soft touch com pictogramas
  • monitorização e regulação totalmente automáticas
  • pode-se selecionar de série o tipo de comando, se duplo, quádruplo, alternável ou contínuo
  • interfaces: Ethernet
  • módulos de comunicação opcionais, adicionais para: Profibus DP, Modbus, Profinet e DeviceNet
  • slot para cartão de memória SD para gravação de dados e atualizações
  • leitor RFID
  • servidor web
  • KAESER CONNECT, o interface do utilizador
  • visualização dos valores existentes para as entradas analógicas e digitais
  • mensagens de aviso e de f alha
  • representação gráfica com as variações de pressão, temperatura e velocidade

KAESER CONNECT

  • abrir o browser de internet
  • Introduzir endereço IP do SC2 e a palavra-passe
  • Ligação ao comando do blower por servidor web integrado

O interface do utilizador mostra o estado da máquina em tempo real, os valores existentes nas entradas analógicas e digitais, lista as mensagens de aviso e de falha, e mostra gráficos com as variações de pressão, temperatura e velocidade.

Plug and Play

conectar, ligar – pronto

Blower pronto a ligar: Inserir, ligar - pronto

Os blowers prontos a ligar, totalmente equipados de fábrica com variador de frequência ou motor de arranque Y/D, SIGMA CONTROL 2 e interruptor de emergência. Isso diminui logo o esforço, os custos e os riscos do planeamento, da construção e da colocação em funcionamento.

START CONTROL (STC)

Blower - START CONTROL (STC)

A versão com motor de arranque Y-Δ integrado para operação com velocidade constante está equipada com valiosa tecnologia de proteção, relé de corrente e monitorização de rotação no terreno. SIGMA CONTROL 2 e tecnologia de paragem de emergência segura, completam o sistema.

SIGMA FREQUENCY CONTROL (SFC)

Blower - SIGMA FREQUENCY CONTROL (SFC)

O variador de frequência SFC permite adaptar de forma variável o caudal à necessidade do processo, através do controle da velocidade do blower. Tudo é programado e parametrizado de fábrica, para a imediata colocação em funcionamento.

Dados técnicos

Versão base

ModeloCBS 120 L CBS 120 M DBS 220 L
diferencial de pressão máximo – funcionamento de pressão mbar 650 1.100 650
caudal utilizável máx. m³/min 12,6 12,5 23
potência nominal do motor máx. kW 18,5 22 30
diferencial de pressão máx. – baixa pressão mbar - 550 -
capacidade de aspiração máx. m³/min - 12,5 -
potência nominal do motor máx. kW - 15 -
Tamanho nominal da ligação DN 80 80 100
Dimensões com armário de distribuição e canópia de insonorização L x P x A mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Peso máx. kg 730 750 820

ModeloDBS 220 M EBS 380 L EBS 380 M
diferencial de pressão máximo – funcionamento de pressão mbar 1.100 650 1.100
caudal utilizável máx. m³/min 22 38 37
potência nominal do motor máx. kW 37 45 75
diferencial de pressão máx. – baixa pressão mbar 550 - 550
capacidade de aspiração máx. m³/min 22 - 38
potência nominal do motor máx. kW 22 - 37
Tamanho nominal da ligação DN 100 150 150
Dimensões com armário de distribuição e canópia de insonorização L x P x A mm 1.110 x 1.480 x 1.670 1.940 x 1.600 x 1.700 1.940 x 1.600 x 1.700
Peso máx. kg 850 1.400 1.600

ModeloFBS 660 L FBS 660 M HBS 1600 L
diferencial de pressão máximo – funcionamento de pressão mbar 650 1.100 650
caudal utilizável máx. m³/min 67 66 162
potência nominal do motor máx. kW 90 110 200
diferencial de pressão máx. – baixa pressão mbar - 550 -
capacidade de aspiração máx. m³/min - 64 -
potência nominal do motor máx. kW - 75 -
Tamanho nominal da ligação DN 200 200 300
Dimensões com armário de distribuição e canópia de insonorização L x P x A mm 2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320
Peso máx. kg 1.850 2.200 5.880

ModeloHBS 1600 M
diferencial de pressão máximo – funcionamento de pressão mbar 1.100
caudal utilizável máx. m³/min 162
potência nominal do motor máx. kW 250
diferencial de pressão máx. – baixa pressão mbar 500
capacidade de aspiração máx. m³/min 106,91
potência nominal do motor máx. kW 160
Tamanho nominal da ligação DN 300
Dimensões com armário de distribuição e canópia de insonorização L x P x A mm 2.065 x 3.350 x 2.320
Peso máx. kg 5.940

Estação de tratamento de águas residuais da cidade de Kitzingen
Reduzir o consumo de energia e aumentar a quantidade de ar!

Reduzir o consumo e energia em mais de 20 por cento com uma modernização? Pode descobrir como se faz lendo a nossa história de referência .

Projeto de referência Kitzingen
