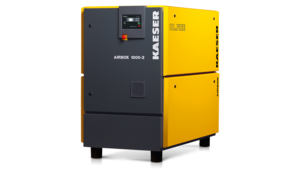

Sistemas compactos de compressores de pistão isentos de óleo: AIRBOX e AIRBOX CENTER

Prontos a ligar, silenciosos e não se desgastam

Os sistemas compactos AIRBOX e AIRBOX CENTER, com reservatório de ar comprimido, secador e equipamento de filtragem, opcional, podem ser conectados e imediatamente ligados. O compressor de pistão integrado produz ar comprimido isento de óleo. É comandado por um comando eletrónico SIGMA CONTROL BASIC ou pelo SIGMA CONTROL 2.

O AIRBOX e o AIRBOX CENTER têm os seguintes parâmetros técnicos:

  • Pressão: 7/10/12,5 bar
  • Caudal: 0,25 – 0,90 m³/min
  • Potência do motor: 2,2 – 7,5 kW

Os compactos sistemas de compressores de pistão isentos de óleo AIRBOX e AIRBOX CENTER, são utilizados em locais onde há necessidade de ar comprimido limpo, como por exemplo, em laboratórios, na indústria farmacêutica ou na indústria de bebidas e alimentar.

Vantagens

  • Disponibilidade de ar comprimido 24/7 – mesmo com temperaturas elevadas:
    graças ao inovador arrefecimento do bloco do compressor e do motor, o AIRBOX e AIRBOX CENTER, têm 100 % de tempo de funcionamento, com temperaturas ambiente até 30 °C.
  • Poupe em isolamento acústico adicional:
    40mm de forte isolamento acústico, um fluxo de ar de arrefecimento desviado múltiplas vezes, um bloco do compressor acusticamente desacoplado, o compatível comprimento do cabo de alimentação do ar aspirado e de um eficiente silenciador de lamelas, permitem a sua instalação junto de postos de trabalhos, sem medidas adicionais de proteção sonora.
  • A manutenção é passado:
    a isenção de óleo, bem como a transmissão direta 1:1 livre de manutenção do AIRBOX e AIRBOX CENTER, significa que pouco vai ver os nossos técnicos de assistência. Caso seja necessária uma visita, os filtros de ar e de aspiração são facilmente acedidos, após remoção da grande canópia- painéis removíveis.

Reduzir custos de energia
Custos associados ao ciclo de vida útil

Os motores elétricos IE3 de alta qualidade e de alto rendimento, reduzem as perdas de energia em média 45 %, quando comparados com motores convencionais. Isto reduz significativamente o consumo de energia.



Detalhes do produto

Equipamento

Sistema completo

AIRBOX CENTER - Sistema completo (aberto)

  • pronto a utilizar
  • totalmente automático
  • super silencioso
  • isolamento contra vibrações
  • revestimento a pulverização eletrostática

Isolamento acústico

  • revestimento em espuma lavável
  • elementos metálicos ressonantes
  • isolamento duplo contra vibrações

Bloco do compressor

  • isento de óleo
  • 2 cilindros
  • com um ou dois níveis

Motor elétrico

  • motor económico (IE3)
  • com a qualidade da marca alemã
  • IP 54
  • classe de isolamento F, como reserva adicional

Transmissão

transmissão direta 1:1, sem manutenção e sem perdas na transmissão

Arrefecimento

  • arrefecido a ar
  • dois ventiladores
  • radiador de ar comprimido

Componentes elétricos

  • armário de distribuição IP 54
  • ventilado
  • com combinação de contatores estrela/triângulo automáticos
  • relé de corrente
  • transformador do comando
  • certificação CEM para redes domésticas

SIGMA CONTROL BASIC

Comando do compressor SIGMA CONTROL BASIC

  • operação simples e rápida com pictogramas e visor grande
  • regulação do compressor quádrupla ou dupla totalmente automática
  • monitorização de pressão da rede, temperatura final de compressão, motor, eventualmente compressor do refrigerante
  • ativação remota-on/off
  • indicação da temperatura de entrada do secador
  • contador de horas para assistência técnica, funcionamento sob carga e funcionamento do compressor
  • intervalo de manutenção ajustável, unidades de pressão e de temperatura selecionáveis (bar/psi/MPa/°C/°F)
  • pressão nominal pode ser reduzida individualmente
  • diferença de comutação configurável
  • contacto sem potencial "avaria geral"
  • transdutor de pressão eletrónico
Opcional: integração no sistema de gestão de ar comprimido, p. ex., SIGMA AIR MANAGER BASIC

Exemplo para um plano de desenvolvimento de uma central de ar comprimido com componentes individuais
Diagrama de montagem com unidade de ar comprimido com AIRBOX
  1. AIRBOX
  2. secador por refrigeração
  3. reservatórios de ar comprimido
  4. filtros
  1. purgador de condensados ECO-DRAIN
  2. sistema de retenção de pressão
  3. SIGMA AIR MANAGER BASIC
Exemplo para um plano de desenvolvimento de uma central de ar comprimido com AIRBOX CENTER
Diagrama de montagem AIRBOX CENTER
  1. AIRBOX CENTER
  2. Sistema de retenção de pressão
  1. Filtros
