Compressores de parafuso isentos de óleo com arrefecimento a ar


Fiavelmente forte – mesmo sob condições adversas

Na ausência de infraestrutura para arrefecimento de água, os compressores de parafuso isentos de óleo, arrefecidos a ar, garantem um fornecimento de ar comprimido seguro - mesmo a temperaturas ambiente até 45 ° C.
E o desempenho é o correto: graças à nossa capacidade de inovação e competência em produção de máquinas e sistemas, podemos fornecer compressores de parafuso isentos de óleo, arrefecidos a água até 355 kW.

  • caudal de 3,2 a 50,8 m³/min
  • robusta tubagem de aço inoxidável e radiador de alumínio
  • também como modelos de carga máxima com regulador de velocidade por variação de frequência (variante do modelo SFC)
  • também com secador por rotação integrado i.HOC (série CSG-2 & DSG-2)

Vantagens

  • Recuperação do calor facilitada:
    graças a ventiladores radiais com elevada pressão residual, o ar de arrefecimento aquecido, pode, na maior parte dos casos, ser utilizado para aquecer espaços, sem necessidade de ventiladores adicionais.
  • Convincente até nos mais pequenos detalhes:
    em modo standby, o ventilador de tempos de inatividade Kaeser, controlado por temperatura, remove o calor residual operacional com segurança - o ventilador principal pode então ser desligado!
  • Manutenção reduzida genial:
    para fins de limpeza, o primeiro e o segundo estágio do permutador de calor do bloco de alumínio podem ser simplesmente girados.

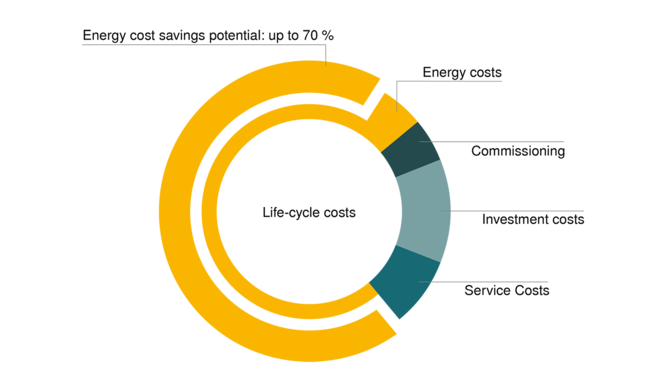

Custos associados ao ciclo de vida útil

Consultoria otimizada, avanço tecnológico em investigação e produção e uma organização da assistência técnica global, que o protege contra falhas.



Os compressores de parafuso isentos de óleo com arrefecimento a ar em detalhe

Equipamento

Sistema completo

  • pronto a utilizar
  • totalmente automático
  • revestimento que absorve o som
  • isolamento contra vibrações
  • construído para facilitar a assistência técnica
  • aplicável a temperaturas ambiente até +45 °C

Bloco do compressor

  • compressor de parafuso com compressão não lubrificada, de dois estágios, com transmissão de precisão de acordo com AGMA Q13/DIN- 5
  • dois estágios com rotores em aço inoxidável e arrefecimento do revestimento
  • rotores com revestimento duradouro
  • reservatório de óleo integrado com ventilação
  • amortecedores de pulsação isentos de fibras, depois dos dois estágios

Motor

Logótipo do motor super Premium Efficiency IE4

  • fabrico de qualidade internacional SIEMENS
  • motores Premium e super Premium-Efficiency
  • monitorização contínua da temperatura do motor
  • grau de proteção: IP 55

Arrefecimento

  • combinações de radiadores para ar comprimido de grandes dimensões, compostos por radiadores prévios com tubagem de aço inoxidável e radiador de alumínio
  • funcionamento seguro do compressor até 45 °C
  • radiador de alumínio para o óleo da transmissão

Componentes elétricos

  • armário de distribuição IP 54
  • ventilação do armário de distribuição
  • com combinação de contatores estrela/triângulo automáticos
  • transformador do comando

SIGMA CONTROL 2

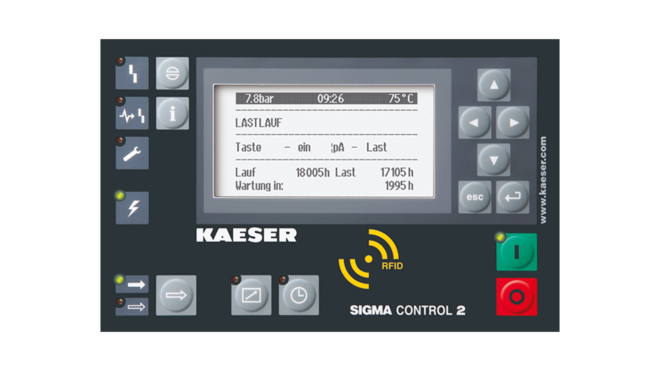

Comando do compressor SIGMA CONTROL 2

  • visor com texto simples
  • 30 idiomas à escolha
  • teclas soft touch com pictogramas
  • LED que indica estado operacional com as cores dos semáforos
  • monitorização e regulação totalmente automáticas
  • pode-se selecionar de série o tipo de comando, se duplo, quádruplo, alternável ou contínuo
  • interfaces: Ethernet
  • módulos de comunicação para Profibus DP; Modbus, Profinet e Devicenet opcionais
  • slot para cartão de memória SD para gravação de dados e implementação de atualizações
  • leitor RFID
  • servidor web

soluções engenhosas em detalhe

válvula de admissão hidráulica

válvula de admissão hidráulica

A válvula de admissão, ativada hidraulicamente, dos compressores de parafuso isentos de óleo Kaeser e resistente à sujidade e aos condensados. É mais segura e de manutenção mais fácil, do que válvulas pneumáticas.

amortecedores de pulsação isentos de fibras

Amortecedor de pulsação sem fibra

O recentemente desenvolvido, eficaz e de banda larga amortecedor de pulsações, amortece vibrações não desejadas e com a menor perda de pressão possível. A sua construção isenta de fibras evita a contaminação do ar comprimido.

Ventilação fiável do reservatório de óleo

Ventilação fiável do reservatório de óleo

O microfiltro no sistema de ventilação do reservatório do óleo da transmissão evita a aspiração de ar contendo óleo – um detalhe muito importante, que contribui para assegurar contínua qualidade do ar comprimido.

separador de condensados de elevada eficiência

Separador de condensados de elevada eficiência

O recentemente desenvolvido separador de condensados, separa de forma fiável os condensados acumulados dos radiadores, graças a um design otimizado à técnica de fluxo. Simultaneamente a sua perda de pressão é mínima.

Opcionais

pés da máquina aparafusáveis

  • pés da máquina aparafusáveis ao chão

silenciador para abertura de entrada de ar

  • configuração acústica antes dos permutadores de calor

esteiras filtrantes do ar de arrefecimento

  • esteiras filtrantes do ar de arrefecimento na área de aspiração do compressor
  • reduz a sujidade das superfícies do permutador de calor e dos filtros de ar de admissão

ligação de ar quente

  • a utilização direta do ar comprimido, como por exemplo para a regeneração a quente dos secadores por adsorção ou como ar de processo quente.
  • Nalguns modelos a desejada temperatura do ar quente, pode ser regulada por limites.

Dados técnicos CSG-2 A

Versão base

ModeloCSG 55-2 A CSG 70-2 A CSG 90-2 A
Pressão de serviço bar 8 4 6 8 4 6 8 10
Caudal do sistema completo em pressão m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
pressão máx. bar 8 4 6 8 4 6 8 10
Potência nominal do motor kW 37 45 55
Dimensões L x P x A mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Ligação de ar comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nível de pressão sonora dB(A) 71 71 72
Peso kg 2.270 2.310 2.375

ModeloCSG 120-2 A CSG 130-2 A
Pressão de serviço bar 4 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 12,97 12,92 12 10,43 12,92 12,88 12,85
pressão máx. bar 6 8 10 8 10
Potência nominal do motor kW 75 90
Dimensões L x P x A mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Ligação de ar comprimidoDN65 PN16 DIN DN65 PN16 DIN
Nível de pressão sonora dB(A) 73 74
Peso kg 2.515 2.640

Versão T

ModeloCSG 55-2 T A CSG 70-2 T A CSG 90-2 T A
Pressão de serviço bar 8 4 6 8 4 6 8 10
Caudal do sistema completo em pressão m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
pressão máx. bar 8 4 6 8 4 6 8 10
Potência nominal do motor kW 37 45 55
PDP °C 3 3 3
Dimensões L x P x A mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Ligação de ar comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nível de pressão sonora dB(A) 71 71 72
Peso kg 2.520 2.560 2.625

ModeloCSG 120-2 T A CSG 130-2 T A
Pressão de serviço bar 4 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 12,97 12,92 12 10,43 12,92 12,88 12,85
pressão máx. bar 6 8 10 8 10
Potência nominal do motor kW 75 90
PDP °C 3 3
Dimensões L x P x A mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Ligação de ar comprimidoDN65 PN16 DIN DN65 PN16 DIN
Nível de pressão sonora dB(A) 73 74
Peso kg 2.765 2.890

Versão SFC

ModeloCSG 90-2 SFC A CSG 120-2 SFC A CSG 130-2 SFC A
Pressão de serviço bar 4 6 8 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
pressão máx. bar 6 9 8 10 10
Potência nominal do motor kW 55 75 90
Dimensões L x P x A mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Ligação de ar comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nível de pressão sonora dB(A) 72 73 74
Peso kg 2.435 2.575 2.700

Versão T-SFC

ModeloCSG 90-2 T SFC A CSG 120-2 T SFC A CSG 130-2 T SFC A
Pressão de serviço bar 4 6 8 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
pressão máx. bar 6 9 8 10 10
Potência nominal do motor kW 55 75 90
PDP °C 3 3 3
Dimensões L x P x A mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Ligação de ar comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nível de pressão sonora dB(A) 72 73 74
Peso kg 2.685 2.825 2.950

Versão RD

ModeloCSG 55-2 RD A CSG 70-2 RD A CSG 90-2 RD A
Pressão de serviço bar 8 6 8 6 8 10
Caudal do sistema completo em pressão m³/min 5,4 7,77 6,65 9,62 8,8 7,67
pressão máx. bar 8 6 8 6 8 10
Potência nominal do motor kW 37 45 55
PDP °C -36 -28 -35 -25 -33 -36
Dimensões L x P x A mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Ligação de ar comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nível de pressão sonora dB(A) 71 71 72
Peso kg 2.985 3.025 3.090

ModeloCSG 120-2 RD A CSG 130-2 RD A
Pressão de serviço bar 4 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 12,97 12,92 12 10,43 12,92 12,88 12,85
pressão máx. bar 6 8 10 8 10
Potência nominal do motor kW 75 90
PDP °C -2 -20 -29 -34 -20 -28 -32
Dimensões L x P x A mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Ligação de ar comprimidoDN65 PN16 DIN DN65 PN16 DIN
Nível de pressão sonora dB(A) 73 74
Peso kg 3.230 3.355

Versão RD-SFC

ModeloCSG 90-2 RD SFC A CSG 120-2 RD SFC A CSG 130-2 RD SFC A
Pressão de serviço bar 4 6 8 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
pressão máx. bar 6 9 8 10 10
Potência nominal do motor kW 55 75 90
PDP °C -8 -25 -33 -1 -21 -30 -34 -1 -20 -28 -32
Dimensões L x P x A mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Ligação de ar comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nível de pressão sonora dB(A) 72 73 74
Peso kg 3.150 3.290 3.415

Dados técnicos DSG-2 A

Versão base

ModeloDSG 140-2 A DSG 180-2 A DSG 220-2 A
Pressão de serviço bar 8 10 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
pressão máx. bar 8 10 4 6 8 10 4 6 8 10
Potência nominal do motor kW 90 110 132
Dimensões L x P x A mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 77 78 78
Peso kg 3.400 3.550 3.650

ModeloDSG 260-2 A DSG 290-2 A
Pressão de serviço bar 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
pressão máx. bar 4 8 10 8 10
Potência nominal do motor kW 160 200
Dimensões L x P x A mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 79 81
Peso kg 3.800 4.000

Versão SFC

ModeloDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Pressão de serviço bar 4 6 8 10 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
pressão máx. bar 6 10 8,5 10 7 10
Potência nominal do motor kW 110 132 160
Dimensões L x P x A mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 79 79 80
Peso kg 4.150 4.250 4.400

ModeloDSG 290-2 SFC A
Pressão de serviço bar 4 6 8 10
Caudal do sistema completo em pressão m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
pressão máx. bar 8,5 10
Potência nominal do motor kW 200
Dimensões L x P x A mm 3.435 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN
Nível de pressão sonora dB(A) 82
Peso kg 4.600

Versão RD

ModeloDSG 140-2 RD A DSG 180-2 RD A DSG 220-2 RD A
Pressão de serviço bar 8 10 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
pressão máx. bar 8 10 6 8 10 6 8 10
Potência nominal do motor kW 90 110 132
PDP °C -34 -36 -26 -33 -36 -26 -33 -35
Dimensões L x P x A mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 77 78 78
Peso kg 4.500 4.650 4.750

ModeloDSG 260-2 RD A DSG 290-2 RD A
Pressão de serviço bar 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 26,1 26 22,9 28,55 28,5 26
pressão máx. bar 8 10 8 10
Potência nominal do motor kW 160 200
PDP °C -25 -32 -34 -24 -31 -33
Dimensões L x P x A mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 79 81
Peso kg 4.900 5.100

Versão RD-SFC

ModeloDSG 180-2 RD SFC A DSG 220-2 RD SFC A DSG 260-2 RD SFC A
Pressão de serviço bar 6 8 10 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
pressão máx. bar 6 10 8,5 10 7 10
Potência nominal do motor kW 110 132 160
PDP °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Dimensões L x P x A mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 79 79 80
Peso kg 5.250 5.350 5.500

ModeloDSG 290-2 RD SFC A
Pressão de serviço bar 6 8 10
Caudal do sistema completo em pressão m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
pressão máx. bar 8,5 10
Potência nominal do motor kW 200
PDP °C -24 -30 -33
Dimensões L x P x A mm 4.270 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN
Nível de pressão sonora dB(A) 82
Peso kg 5.700

Dados técnicos FSG-2 A

Versão base

ModeloFSG 300-2 A FSG 350-2 A FSG 420-2 A
Pressão de serviço bar 4 6 8 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
pressão máx. bar 4 8 4 6 8 10 4 6 8 10
Potência nominal do motor kW 160 200 250
Dimensões L x P x A mm 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
Ligação de ar comprimidoDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Nível de pressão sonora dB(A) 78 79 80
Peso kg 5.800 6.000 6.250

ModeloFSG 450-2 A FSG 500-2 A
Pressão de serviço bar 6 8 10 8 10
Caudal do sistema completo em pressão m³/min 50,1 45,6 41,9 50 45,6
pressão máx. bar 6 8 10 8 10
Potência nominal do motor kW 315 315
Dimensões L x P x A mm 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
Ligação de ar comprimidoDN125 PN16 DIN DN125 PN16 DIN
Nível de pressão sonora dB(A) 81 82
Peso kg 6.400 6.400

Versão SFC

ModeloFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Pressão de serviço bar 4 6 8 10 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
pressão máx. bar 10 10 10
Potência nominal do motor kW 250 315 355
Dimensões L x P x A mm 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730
Ligação de ar comprimidoDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Nível de pressão sonora dB(A) 81 83 84
Peso kg 7.050 7.200 7.450

Modelo
Pressão de serviço bar
Caudal do sistema completo em pressão m³/min
pressão máx. bar
Potência nominal do motor kW
Dimensões L x P x A mm
Ligação de ar comprimido
Nível de pressão sonora dB(A)
Peso kg

Imprimir página
