Booster de alta pressão da série CN C e DN C

Booster de alta pressão para um eficiente fornecimento de ar comprimido

Estes completos sistemas têm tudo: No novo design, numa superfície com cerca de metade da área de base do que anteriormente, os boosters CN C e DN C demonstram ser tão arrumados por fora como por dentro. A nova disposição dos componentes garante não só transporte otimizado do ar de arrefecimento – como também melhor acesso para a manutenção.

Também o atualizado comando SIGMA CONTROL 2 oferece múltiplas possibilidades novas de monitorização e comando com diversos interfaces, também para abrangentes comandos em interligação – com regulação dinâmica.

Na versão SFC para a série DN C o caudal do compressor é adaptado ao consumo, de acordo com a necessidade, através da regulação de velocidade. Desta forma só se consome a energia efetivamente necessária para o fornecimento de ar comprimido – mais eficiente é impossível.

Parâmetros de potência CN C:

  • 7,5 – 22 kW
  • Pressão inicial: 3 – 10 bar
  • Pressão final: 10 – 45 bar
  • Caudal: 0,8 – 8,0 m³/min

Parâmetros de potência DN C:

  • 22 – 45 kW
  • Pressão inicial: 3 – 10 bar
  • Pressão final: 10 – 45 bar
  • Caudal: 2,26 – 19,60 m³/min

Funcionalidades opcionais:

O booster de alta pressão da série DN C pode ser adquirido em versão arrefecida a água ou ar. O standard dos boosters de alta pressão da série CN C são arrefecidos a ar. Opcionalmente, também existe a variante transmissibilidade de azoto ou fechada, sem ar externo (versão N2).

Possibilidades de aplicação:

Produção de garrafas PET, utilização de ar de processo, produção de azoto, alta pressão para bancos de ensaio (por ex. travões, radiadores, etc.), bancos de ensaio para testes de pressão, testes de pressão de rutura e verificações de impulsos.

As suas vantagens

  • Economizador de espaço:
    O sistema compacto único no mundo é pequeno mas potente: não há compromissos no que diz respeito à potência, à fiabilidade e à eficiência energética!
  • Esforço de instalação mais reduzido:
    DN C e CN C são fornecidos com a ligação elétrica já preparada. Os sistemas podem ser configurados para muitas aplicações, mesmo com auto monitorização.
  • Poupar custos de manutenção:
    graças ao novo design com acesso pela frente! A nova disposição dos componentes torna isto possível. Isto reduz o esforço de manutenção, por ex. na substituição de correias.
Reduzir custos de energia
Custos associados ao ciclo de vida útil

Os motores elétricos Premium Efficiency, de alta qualidade, oferecem uma eficiência particularmente elevada, logo com consumo de energia muito reduzido. A sua baixa temperatura de serviço é uma vantagem adicional.



Detalhes do produto

Novo design para um melhor tratamento, mais eficiência e flexibilidade
Recompressor-sistema compacto da série DN C (última página)

  • Aumentar a vida útil:
    motor e bloco do compressor foram dissociados do resto da máquina. Deste modo, o armário de distribuição, o radiador, o ventilador e os cabos são muito menos afetados por vibrações.
  • boa acessibilidade para trabalhos de manutenção:
    Vista lateral com radiador integrado – também aqui existe agora um acesso melhorado, graças ao facilmente destacável painel
  • Melhoria nos trabalhos de manutenção:
    substituição das correias, manutenção da válvula magnética (versão de azoto) ou substituição do filtro na válvula de admissão
Exemplo de configuração

Exemplo de uma central de ar comprimido com um booster de alta pressão

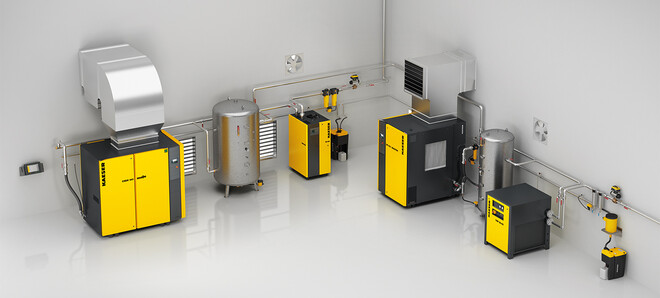

Central de ar comprimido com um sistema compacto de booster da série DN C da Kaeser Compressores.
Esquema da estrutura de um booster de alta pressão

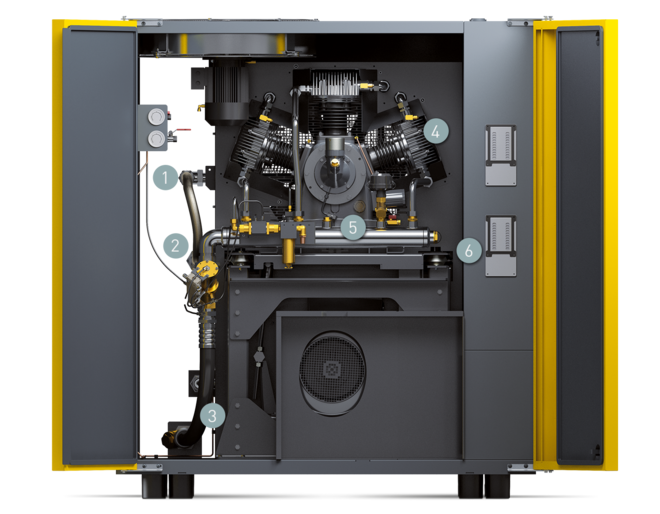

Componentes para o recompressor-sistema compacto da série DN C (primeira página)
  1. Mangueira flexível, ligação à entrada
  2. Válvula de retenção entre tubo coletor e o radiador
  3. Mangueira flexível, ligação à entrada
  1. Novas cabeças de cilindro personalizadas
  2. Grande tubo coletor para redução da pulsação
  3. Elemento amortecedor
Dados técnicos CN 22C

Versão base

ModeloCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Pressão inicial bar 5 7,5 7,5
Pressão final bar 25 25 35
Caudal do sistema completo em pressão m³/min 2,54 4,17 3,68
Caudal de aspiração m³/min 3,74 5,3 5,3
Capacidade do caudal m³/min 0,62 0,62 0,62
Velocidade do bloco do compressor 1/min 1.235 1.235 1.235
Número de pistões 2 2 2
Potência nominal do motor kW 22 22 22
Nível de pressão sonora dB(A) 75 75 75
Ligação do ar comprimido à entradaG 1 G 1 G 1
Ligação do ar comprimido à saídaG 1 G 1 G 1
Dimensões
L x P x A mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

ModeloCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Pressão inicial bar 10 10 10
Pressão final bar 25 35 45
Caudal do sistema completo em pressão m³/min 5,79 5,31 4,83
Caudal de aspiração m³/min 6,86 6,86 6,86
Capacidade do caudal m³/min 0,62 0,62 0,62
Velocidade do bloco do compressor 1/min 1.235 1.235 1.235
Número de pistões 2 2 2
Potência nominal do motor kW 22 22 22
Nível de pressão sonora dB(A) 75 75 75
Ligação do ar comprimido à entradaG 1 G 1 G 1
Ligação do ar comprimido à saídaG 1 G 1 G 1
Dimensões
L x P x A mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

Dados técnicos CN 15C

Versão base

ModeloCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Pressão inicial bar 5 7,5 7,5
Pressão final bar 25 25 35
Caudal do sistema completo em pressão m³/min 2,54 4,17 3,04
Caudal de aspiração m³/min 3,74 5,3 4,23
Capacidade do caudal m³/min 0,62 0,62 0,5
Velocidade do bloco do compressor 1/min 1.235 1.235 985
Número de pistões 2 2 2
Potência nominal do motor kW 15 15 15
Nível de pressão sonora dB(A) 74 74 74
Ligação do ar comprimido à entradaG 1 G 1 G 1
Ligação do ar comprimido à saídaG 1 G 1 G 1
Dimensões
L x P x A mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

ModeloCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Pressão inicial bar 10 10 10
Pressão final bar 25 35 45
Caudal do sistema completo em pressão m³/min 5,79 4,36 3,63
Caudal de aspiração m³/min 6,86 5,47 4,94
Capacidade do caudal m³/min 0,62 0,5 0,45
Velocidade do bloco do compressor 1/min 1.235 985 890
Número de pistões 2 2 2
Potência nominal do motor kW 15 15 15
Nível de pressão sonora dB(A) 74 74 74
Ligação do ar comprimido à entradaG 1 G 1 G 1
Ligação do ar comprimido à saídaG 1 G 1 G 1
Dimensões
L x P x A mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

Dados técnicos CN 11C

Versão base

ModeloCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Pressão inicial bar 5 7,5 7,5
Pressão final bar 25 25 35
Caudal do sistema completo em pressão m³/min 2,09 3,41 2,47
Caudal de aspiração m³/min 2,99 4,23 3,41
Capacidade do caudal m³/min 0,5 0,5 0,4
Velocidade do bloco do compressor 1/min 985 985 795
Número de pistões 2 2 2
Potência nominal do motor kW 11 11 11
Nível de pressão sonora dB(A) 73 73 73
Ligação do ar comprimido à entradaG 1 G 1 G 1
Ligação do ar comprimido à saídaG 1 G 1 G 1
Dimensões
L x P x A mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

ModeloCN 11C 10/25 bar CN 11C 10/35 bar
Pressão inicial bar 10 10
Pressão final bar 25 35
Caudal do sistema completo em pressão m³/min 4,73 3,29
Caudal de aspiração m³/min 5,47 4,16
Capacidade do caudal m³/min 0,5 0,38
Velocidade do bloco do compressor 1/min 985 750
Número de pistões 2 2
Potência nominal do motor kW 11 11
Nível de pressão sonora dB(A) 73 73
Ligação do ar comprimido à entradaG 1 G 1
Ligação do ar comprimido à saídaG 1 G 1
Dimensões
L x P x A mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920

Dados técnicos CN 7C

Versão base

ModeloCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Pressão inicial bar 5 7,5 7,5
Pressão final bar 25 25 35
Caudal do sistema completo em pressão m³/min 1,26 2 1,62
Caudal de aspiração m³/min 1,72 2,44 2,18
Capacidade do caudal m³/min 0,29 0,29 0,26
Velocidade do bloco do compressor 1/min 1.250 1.250 1.120
Número de pistões 2 2 2
Potência nominal do motor kW 7,5 7,5 7,5
Nível de pressão sonora dB(A) 71 71 71
Ligação do ar comprimido à entradaG 1 G 1 G 1
Ligação do ar comprimido à saídaG 1 G 1 G 1
Dimensões
L x P x A mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 790 790 790

ModeloCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Pressão inicial bar 10 10 10
Pressão final bar 25 35 45
Caudal do sistema completo em pressão m³/min 2,74 2,05 1,75
Caudal de aspiração m³/min 3,15 2,52 2,27
Capacidade do caudal m³/min 0,29 0,23 0,21
Velocidade do bloco do compressor 1/min 1.250 1.000 900
Número de pistões 2 2 2
Potência nominal do motor kW 7,5 7,5 7,5
Nível de pressão sonora dB(A) 71 71 71
Ligação do ar comprimido à entradaG 1 G 1 G 1
Ligação do ar comprimido à saídaG 1 G 1 G 1
Dimensões
L x P x A mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 790 790 790

Dados técnicos DN 30C

Versão base

ModeloDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Pressão inicial bar 5 7,5 7,5
Pressão final bar 25 25 35
Caudal do sistema completo em pressão m³/min 6,11 8,92 7,02
Caudal de aspiração m³/min 7,85 10,68 9,07
Capacidade do caudal m³/min 1,31 1,26 1,06
Velocidade do bloco do compressor 1/min 1.139 1.095 929
Número de pistões 3 3 3
Potência nominal do motor kW 30 30 30
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.470 1.470 1.470

ModeloDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Pressão inicial bar 10 10 13
Pressão final bar 25 45 20
Caudal do sistema completo em pressão m³/min 11,35 6,98 16,74
Caudal de aspiração m³/min 13,05 9,06 18,29
Capacidade do caudal m³/min 1,19 0,82 1,31
Velocidade do bloco do compressor 1/min 1.034 1.034 1.139
Número de pistões 3 3 3
Potência nominal do motor kW 30 30 30
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.470 1.470 1.470

ModeloDN 30C 13/45 bar
Pressão inicial bar 13
Pressão final bar 45
Caudal do sistema completo em pressão m³/min 9,53
Caudal de aspiração m³/min 11,53
Capacidade do caudal m³/min 0,82
Velocidade do bloco do compressor 1/min 1.034
Número de pistões 3
Potência nominal do motor kW 30
Nível de pressão sonora dB(A) 78
Ligação do ar comprimido à entradaG 2
Ligação do ar comprimido à saídaG 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960
Peso kg 1.470

Dados técnicos DN 22C

Versão base

ModeloDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Pressão inicial bar 5 7,5 7,5
Pressão final bar 25 25 30
Caudal do sistema completo em pressão m³/min 4,75 6,91 6,16
Caudal de aspiração m³/min 6,29 8,31 7,72
Capacidade do caudal m³/min 1,05 0,98 0,91
Velocidade do bloco do compressor 1/min 1.315 1.227 1.139
Número de pistões 3 3 3
Potência nominal do motor kW 22 22 22
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.370 1.370 1.370

ModeloDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Pressão inicial bar 7,5 10 10
Pressão final bar 35 25 40
Caudal do sistema completo em pressão m³/min 5,32 9,09 5,99
Caudal de aspiração m³/min 7,01 10,37 7,68
Capacidade do caudal m³/min 0,82 0,94 0,7
Velocidade do bloco do compressor 1/min 1.034 1.183 876
Número de pistões 3 3 3
Potência nominal do motor kW 22 22 22
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.370 1.370 1.370

ModeloDN 22C 13/20 bar DN 22C 13/30 bar
Pressão inicial bar 13 13
Pressão final bar 20 30
Caudal do sistema completo em pressão m³/min 13,19 10,27
Caudal de aspiração m³/min 14,18 11,53
Capacidade do caudal m³/min 1,01 0,82
Velocidade do bloco do compressor 1/min 1.271 1.034
Número de pistões 3 3
Potência nominal do motor kW 22 22
Nível de pressão sonora dB(A) 78 78
Ligação do ar comprimido à entradaG 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.370 1.370

Dados técnicos DN 37C

Versão base

ModeloDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Pressão inicial bar 5 7,5 10
Pressão final bar 20 30 25
Caudal do sistema completo em pressão m³/min 7,36 9,39 12,98
Caudal de aspiração m³/min 9,06 11,54 14,93
Capacidade do caudal m³/min 1,51 1,36 1,36
Velocidade do bloco do compressor 1/min 1.315 1.183 1.183
Número de pistões 3 3 3
Potência nominal do motor kW 37 37 37
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.500 1.500 1.500

ModeloDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Pressão inicial bar 10 13 13
Pressão final bar 40 20 35
Caudal do sistema completo em pressão m³/min 9,96 18,59 13,57
Caudal de aspiração m³/min 12,38 20,41 15,76
Capacidade do caudal m³/min 1,12 1,46 1,12
Velocidade do bloco do compressor 1/min 981 1.271 981
Número de pistões 3 3 3
Potência nominal do motor kW 37 37 37
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.500 1.500 1.500

Dados técnicos DN 45C

Versão base

ModeloDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Pressão inicial bar 7,5 7,5 10
Pressão final bar 25 30 25
Caudal do sistema completo em pressão m³/min 10,74 9,75 14,41
Caudal de aspiração m³/min 12,83 11,97 16,6
Capacidade do caudal m³/min 1,51 1,41 1,51
Velocidade do bloco do compressor 1/min 1.315 1.227 1.315
Número de pistões 3 3 3
Potência nominal do motor kW 45 45 45
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.410 1.510 1.510

ModeloDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Pressão inicial bar 10 13 13
Pressão final bar 35 20 45
Caudal do sistema completo em pressão m³/min 12,9 19,21 13,77
Caudal de aspiração m³/min 15,49 21,12 16,61
Capacidade do caudal m³/min 1,41 1,51 1,19
Velocidade do bloco do compressor 1/min 1.227 1.315 1.034
Número de pistões 3 3 3
Potência nominal do motor kW 45 45 45
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.510 1.510 1.510

Dados técnicos DN 45C SFC

Versão base

ModeloDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Pressão inicial bar 7,5 7,5 10
Pressão final bar 25 30 25
Caudal do sistema completo em pressão m³/min 10,74 9,75 14,41
Caudal de aspiração m³/min 12,83 11,97 16,6
Capacidade do caudal m³/min 1,51 1,41 1,51
Velocidade do bloco do compressor 1/min 1.315 1.227 1.315
Número de pistões 3 3 3
Potência nominal do motor kW 45 45 45
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.510 1.510 1.510

ModeloDN 45C SFC 10/35 bar
Pressão inicial bar 10
Pressão final bar 35
Caudal do sistema completo em pressão m³/min 12,9
Caudal de aspiração m³/min 15,49
Capacidade do caudal m³/min 1,41
Velocidade do bloco do compressor 1/min 1.227
Número de pistões 3
Potência nominal do motor kW 45
Nível de pressão sonora dB(A) 78
Ligação do ar comprimido à entradaG 2
Ligação do ar comprimido à saídaG 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960
Peso kg 1.510

Dados técnicos DN 37C S SFC

Versão base

ModeloDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Pressão inicial bar 7,5 7,5 10
Pressão final bar 25 30 25
Caudal do sistema completo em pressão m³/min 6,66 6,42 9,09
Caudal de aspiração m³/min 8,02 8,02 10,37
Capacidade do caudal m³/min 0,94 0,94 0,94
Velocidade do bloco do compressor 1/min 1.183 1.183 1.183
Número de pistões 3 3 3
Potência nominal do motor kW 37 37 37
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.500 1.500 1.500

ModeloDN 37C S SFC 10/40 bar
Pressão inicial bar 10
Pressão final bar 40
Caudal do sistema completo em pressão m³/min 8,02
Caudal de aspiração m³/min 9,98
Capacidade do caudal m³/min 0,91
Velocidade do bloco do compressor 1/min 1.139
Número de pistões 3
Potência nominal do motor kW 37
Nível de pressão sonora dB(A) 78
Ligação do ar comprimido à entradaG 2
Ligação do ar comprimido à saídaG 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960
Peso kg 1.500

Dados técnicos DN 37C L SFC

Versão base

ModeloDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Pressão inicial bar 5 7,5 10
Pressão final bar 20 30 25
Caudal do sistema completo em pressão m³/min 7,36 9,39 12,98
Caudal de aspiração m³/min 9,06 11,54 14,93
Capacidade do caudal m³/min 1,51 1,36 1,36
Velocidade do bloco do compressor 1/min 1.315 1.183 1.183
Número de pistões 3 3 3
Potência nominal do motor kW 37 37 37
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.500 1.500 1.500

ModeloDN 37C L SFC 10/30 bar
Pressão inicial bar 10
Pressão final bar 30
Caudal do sistema completo em pressão m³/min 12,21
Caudal de aspiração m³/min 14,38
Capacidade do caudal m³/min 1,31
Velocidade do bloco do compressor 1/min 1.139
Número de pistões 3
Potência nominal do motor kW 37
Nível de pressão sonora dB(A) 78
Ligação do ar comprimido à entradaG 2
Ligação do ar comprimido à saídaG 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960
Peso kg 1.500

Dados técnicos DN 30C S SFC

Versão base

ModeloDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Pressão inicial bar 5 7,5 7,5
Pressão final bar 25 25 35
Caudal do sistema completo em pressão m³/min 4,07 6,4 5,93
Caudal de aspiração m³/min 5,45 7,72 7,72
Capacidade do caudal m³/min 0,91 0,91 0,91
Velocidade do bloco do compressor 1/min 1.139 1.139 1.139
Número de pistões 3 3 3
Potência nominal do motor kW 30 30 30
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.470 1.470 1.470

ModeloDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Pressão inicial bar 10 10 10
Pressão final bar 25 35 40
Caudal do sistema completo em pressão m³/min 8,75 8,26 8,02
Caudal de aspiração m³/min 9,98 9,98 9,98
Capacidade do caudal m³/min 0,91 0,91 0,91
Velocidade do bloco do compressor 1/min 1.139 1.139 1.139
Número de pistões 3 3 3
Potência nominal do motor kW 30 30 30
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.470 1.470 1.470

Dados técnicos DN 30C L SFC

Versão base

ModeloDN 30C L SFC 5/25 bar
Pressão inicial bar 5
Pressão final bar 25
Caudal do sistema completo em pressão m³/min 6,11
Caudal de aspiração m³/min 7,85
Capacidade do caudal m³/min 1,31
Velocidade do bloco do compressor 1/min 1.139
Número de pistões 3
Potência nominal do motor kW 30
Nível de pressão sonora dB(A) 78
Ligação do ar comprimido à entradaG 2
Ligação do ar comprimido à saídaG 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960
Peso kg 1.470

Dados técnicos DN 22C SFC

Versão base

ModeloDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Pressão inicial bar 5 7,5 7,5
Pressão final bar 25 25 30
Caudal do sistema completo em pressão m³/min 4,75 6,91 6,16
Caudal de aspiração m³/min 6,29 8,31 7,72
Capacidade do caudal m³/min 1,05 0,98 0,91
Velocidade do bloco do compressor 1/min 1.315 1.227 1.139
Número de pistões 3 3 3
Potência nominal do motor kW 22 22 22
Nível de pressão sonora dB(A) 78 78 78
Ligação do ar comprimido à entradaG 2 G 2 G 2
Ligação do ar comprimido à saídaG 1½ G 1½ G 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.370 1.370 1.370

ModeloDN 22C SFC 10/25 bar
Pressão inicial bar 10
Pressão final bar 25
Caudal do sistema completo em pressão m³/min 9,09
Caudal de aspiração m³/min 10,37
Capacidade do caudal m³/min 0,94
Velocidade do bloco do compressor 1/min 1.183
Número de pistões 3
Potência nominal do motor kW 22
Nível de pressão sonora dB(A) 78
Ligação do ar comprimido à entradaG 2
Ligação do ar comprimido à saídaG 1½
Dimensões
L x P x A mm
1.280 x 1.830 x 1.960
Peso kg 1.370
