Secador por refrigeração economizador de energia SECOTEC de 45 a 98 m³/min

SECOTEC TG: O gigante compacto

Com a nova série TG a KAESER alarga os seus secadores por refrigeração economizadores de energia até caudais de 98 m³/min em versões arrefecidas a água e ar.

Concebidos para a grande indústria, os compactos gigantes asseguram PDP estáveis, mesmo sob as condições mais adversas – com máxima fiabilidade e custos do ciclo de vida mínimos.
O potente acumulador de frio e o comando de série SIGMA CONTROL SMART, compatível com a rede, asseguram um funcionamento que aumenta a durabilidade dos componentes em todas as fases de carga. A inovadora regulação do ar de exaustão, das variantes arrefecidas a ar, estabelece novos padrões em termos de segurança operacional e eficiência de custos.

As suas vantagens

  • Aumentar a segurança operacional:
    a inovadora regulação do ar de exaustão dos secadores por refrigeração SECOTEC TG assegura, em combinação com um ventilador radial um arrefecimento otimizado do sistema. Isto, engloba não só novas possibilidade no planeamento e na instalação, como também contribui significativamente para um funcionamento eficiente e com preservação dos materiais de secadores por refrigeração grandes.
  • Investir de forma sustentável:
    com o ecológico agente refrigerante R-513A, a KAESER oferece atualmente a melhor solução para segurança futura de fornecimento. Assim previne-se efetivamente elevados custos de reparação ou mesmo ameaças de desativação.
  • Reduzir ainda mais os custos operacionais:
    graças ao conceito do potente acumulador de frio com SECOPACK LS e à combinação perfeita de múltiplos compressores, os secadores por refrigeração SECOTEC TG até 98 m³/min, estão equipados com uma regulação de carga parcial contínua, economizadora de energia - com sistemas de dimensões extremamente compactos e custos de manutenção mínimos.

O complemento ideal: o separador de água/óleo AQUAMAT
Sistema de tratamento de condensação AQUAMAT

A nossa sugestão: Tratar os condensados, antes da sua descarga para a canalização, com separadores de água/óleo AQUAMAT, compatíveis com a lei e de baixo custo.



Detalhes do produto

Inovadora regulação do ar de exaustão com ventilador radial

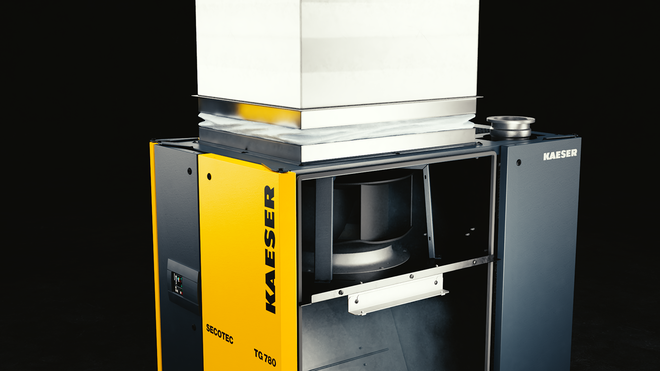

A inovação do novo secador por refrigeração SECOTEC é o ventilador radial.

A elevada poupança de espaço reduz os custos de planeamento e a instalação. PDP estável, assim como funcionamento que aumenta a durabilidade dos componentes e economizador de energia, graças a um arrefecimento otimizado do sistema.

Inovação:

  • em função da carga, o ventilador radial com regulação por frequência descarrega o calor residual acumulado do secador por refrigeração através do fluxo de ar de arrefecimento.
  • O ventilador radial permite – graças a pressão residual suficiente – uma ligação direta das condutas do ar de exaustão típicos ao secador por refrigeração.
  • A particular e energeticamente eficiente dimensão do ventilador radial também se reflete na extremamente baixa necessidade de potência dos secadores por refrigeração SECOTEC TG.
  • Um choque térmico – causado por aspiração de ar de exaustão quente como ar de arrefecimento – é evitado com segurança.
  • Comparando a atual tecnologia de ventilação com grelhas de ar de exaustão e ventilador de suporte adicional: a aspiração de ar do recinto torna-se desnecessária. Isto minimiza o fluxo de ar de exaustão, e consequentemente a secção transversal da conduta. O ventilador de suporte torna-se supérfluo.
  • A regulação do ar de exaustão e a elevada pressão residual possibilitam a ligação ao canal coletor para compressores.

Agente refrigerante R-513A sustentável
R-513A

A utilização de pequenas quantidades do agente refrigerante R-513A sustentável, estabelece segurança de fornecimento para conservação, durante toda a vida útil do secador por refrigeração.

Inovação:

  • o consumo de gases com efeito estufa é mundialmente cada vez mais regulamentado. A utilização de permutadores de calor extremamente compactos – como o SECOPACK LS e o condensador de microcanais – reduz significativamente o consumo de agente refrigerante.
  • O potencial de aquecimento global do agente refrigerante R-513A é significativamente mais reduzido, comparativamente com os ingredientes utilizados atualmente nos secadores por refrigeração.
  • O R-513A é equivalente ao R-134a. Nem é tóxico, nem inflamável.

Potente conceito de acumulador de frio

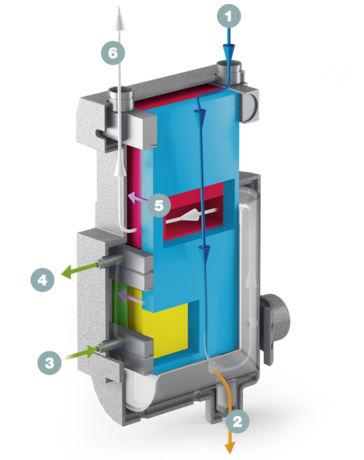

corte transversal dum sistema de permutador de calor SECOPACK
  1. Entrada de ar comprimido
  2. Saída de condensados
  3. Entrada do agente refrigerante (frio)
  4. Saída do agente refrigerante (quente)
  5. Transporte de calor
  6. Saída de ar comprimido

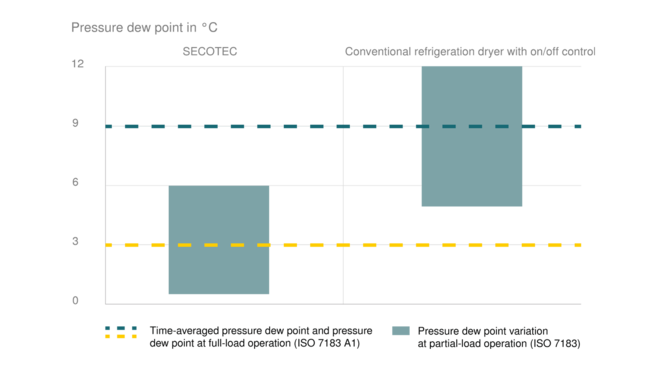

Funcionamento que preserva os materiais , PDP estável e elevada eficiência energética em todas as fases de carga.

Otimização:

  • A série SECOTEC TG combina o sistema de permutadores de calor SECOPACK LS com o acumulador de calor latente, com até três compressores de agente refrigerante dispostos em paralelo. Estes estão ligados em função da carga contínua.
  • A descarga do acumulador de frio, daí resultante, torna possível torná-lo ainda mais compacto.
  • Graças ao potente acumulador de frio pode-se atingir uma contínua e eficiente adequação da capacidade de arrefecimento, em modo de carga parcial.
  • Funcionamento com preservação dos materiais, através de limitada frequência de comutação dos compressores de agente refrigerante.
  • O comando SIGMA CONTROL SMART determina o valor do efetivo consumo de energia elétrica.

Necessidade de assistência técnica mínima

Esforço mínimo de manutenção, verificação e documentação.

Inovação:

  • ao contrário do ventilador axial, o ventilador radial foi concebido para toda a vida útil do sistema.
  • O separador de condensados do SECOPACK LS não precisa de elementos filtrantes. Basta substituir a unidade de serviço do purgador de condensados de série, ECO-DRAIN.
  • Não estão disponíveis mais nenhumas peças de manutenção.
  • Agente refrigerante R-513A: baixas quantidades de enchimento e o baixo potencial de aquecimento global formam uma económica base para o cumprimento das obrigações nacionais dos utilizadores. Assim, no SECOTEC TG deixa de ser necessário efetuar testes de densidade, com dispendiosos requisitos de documentação, de acordo com o regulamento europeu relativo a gases fluorados (EU 517/2014). No entanto é aconselhado solicitar uma inspeção anual a um técnico certificado.

Dimensão compacta

Eficiente regulação do acumulador até 98 m³/min, com uma área de implementação de apenas 1,7 m². Isto possibilita possibilidades de planeamento particularmente eficientes e uma instalação compacta.

Inovação:

  • o compacto conceito do acumulador de frio é a base para a reduzida dimensão do SECOTEC TG.
  • A dimensão é de apenas 1025 x 1620 x 2130 mm.
  • A parte de trás pode ser utilizada como parede (distância em relação à parede 200 mm).

Dados técnicos

Versão base

ModeloTG 450 TG 520 TG 650
Caudal m³/min 45 52 65
Perda de pressão bar 0,14 0,19 0,12
Consumo de energia elétrica com um caudal a 50 % kW 1,55 1,85 2,02
Consumo de energia elétrica com um caudal a 100 %. kW 3,28 3,89 4,83
Pressão de serviço bar 3 - 16 3 - 16 3 - 13
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de entrada °C 3 - 60 3 - 60 3 - 60
Peso kg 637 658 704
Dimensões L x P x A mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Ligação de ar comprimidoDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
Ligação do sistema de descarga de condensadosG ¼ G ¼ G ¼
Alimentação elétrica400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Agente refrigeranteR-513A R-513A R-513A
quantidade do agente refrigerante como equivalente de CO2 t 2,71 2,74 4,04
potencial de aquecimento global631 631 631
peso agente refrigerante kg 4,3 4,35 6,4

ModeloTG 780 TG 980
Caudal m³/min 78 98
Perda de pressão bar 0,17 0,25
Consumo de energia elétrica com um caudal a 50 % kW 2,48 3,61
Consumo de energia elétrica com um caudal a 100 %. kW 5,88 9,82
Pressão de serviço bar 3 - 13 3 - 13
Temperatura ambiente °C 3 - 50 3 - 50
Temperatura de entrada °C 3 - 60 3 - 60
Peso kg 700 763
Dimensões L x P x A mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Ligação de ar comprimidoDN150 PN16 DIN DN150 PN16 DIN
Ligação do sistema de descarga de condensadosG ¼ G ¼
Alimentação elétrica400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Agente refrigeranteR-513A R-513A
quantidade do agente refrigerante como equivalente de CO2 t 3,79 4,98
potencial de aquecimento global631 631
peso agente refrigerante kg 6 7,9
