Secador por refrigeração economizador de energia SECOTEC de 10,5 a 34 m³/min

Secador por refrigeração compacto e economizador de energia graças ao calor latente

SECOTEC – aqui a série TE e TF (*) – sinónimo de secadores por refrigeração KAESER de qualidade industrial superior, de PDP estáveis com a máxima fiabilidade e de custos de exploração muito reduzidos.

Com o inovador sistema de permutadores e acumuladores de calor latente SECOPACK LS e com o comando SIGMA CONTROL SMART, a nova geração estabelece novos padrões em termos de eficiência energética, requisitos de espaço e facilidade de utilização.

  • vida útil muito prolongada, graças à tubagem de ar comprimido em aço inoxidável e ao permutador de calor em alumínio (condensador e SECOPACK LS)
  • com módulo de comunicação Modbus TCP opcional, para integração com a SIGMA NETWORK

Vantagens

  • Economizar energia:
    Os secadores por refrigeração das séries SECOTEC TE e TF necessitam de menos de 97 W de energia por m³/min de ar comprimido (ISO 7183 A1). Em modo de carga parcial, graças à regulação de poupança de energia, é possível armazenar temporariamente no acumulador térmico, a capacidade de arrefecimento excedente e reutilizá-la para secar ar comprimido sem consumo de energia. O sistema de permutadores de calor SECOPACK LS, de reação rápida, assegura PDP estáveis, em qualquer momento.
  • Utilização intuitiva:
    O comando eletrónico SIGMA CONTROL SMART pode ser operado de forma fácil e intuitiva. As mensagens em memória, os contadores de horas de serviço dos componentes individuais e os temporizadores de manutenção, permitem o controlo e a análise eficiente dos dados operacionais. Os contactos isentos de potencial e o módulo de comunicação Modbus-TCP, opcional, destinam-se a uma ligação em rede fácil, com comandos universais, como o SIGMA AIR MANAGER 4.0.
  • Tamanho otimizado:
    A área de acumulador de calor do sistema de permutadores de calor SECOPACK LS, é preenchido com um material para a mudança de fases. Quando comparado com acumuladores de calor convencionais, a sua densidade de armazenamento, claramente mais elevada, poupa para a mesma capacidade, 98% do material de armazenamento. A capacidade de armazenamento para a estabilidade do PDP é acompanhada por uma necessidade de espaço muito reduzida. As dimensões da tubagem otimizadas reduzem as perdas de pressão e contribuem assim, para a elevada eficiência energética dos secadores SECOTEC.

* Os secadores por refrigeração contêm gases fluorados com efeito de estufa R-134a.



Detalhes do produto

Baixar os custos do ciclo de vida útil!
Gestão de custos associados ao ciclo de vida útil KAESER

Graças à regulação intermitente e à elevada densidade de armazenamento, a nova geração de secadores por refrigeração da série SECOTEC TF requer menos de 97 W por m³/min para a secagem de ar comprimido (ISO 7183 A1), independentemente da sua carga.

Contrariamente à prática habitual do mercado, a capacidade de arrefecimento excedente não é simplesmente desperdiçada, mas sim utilizada para arrefecer um acumulador térmico. Quando estiver frio, fornecerá o frio para a secagem do ar comprimido. Assim, não é necessária energia elétrica.

Além disso, o novo conceito de construção requer manutenção bastante reduzida e garante uma assistência rápida e simples.


Gostaria de saber mais sobre, como é que a Kaeser reduz os custos de ciclo de vida útil?

SECOTEC – poupanças de energia em todas as condições

A carga exercida sobre um secador por refrigeração depende do caudal de ar comprimido a secar (área cinzenta), mas mais ainda da quantidade de água contida no ar comprimido introduzido. Esta quantidade aumenta com o aumento da temperatura. Por conseguinte, os secadores por refrigeração estão sujeitos a uma carga particularmente elevada (curva amarela), em caso de temperaturas ambiente elevadas, tais como as predominantes no verão.

Com as temperaturas de inverno (curva turquesa), a carga de trabalho dos secadores por refrigeração também diminui. De modo a alcançar um PDP estável com todas estas oscilações, os secadores por refrigeração devem ser sempre concebidos para a carga máxima que ocorre durante o funcionamento, acrescida de uma reserva suficiente.

De forma análoga, para uma grande variação de caudal e de temperatura, os secadores por refrigeração funcionam de forma constante, num intervalo de carga entre 0 e 100%. Como a regulação do acumulador SECOTEC garante uma utilização de energia, em função das necessidades em todo o intervalo de carga, alcançam-se elevadas poupanças.

O efeito economizador de energia
Poupança energética máxima graças à regulação do acumulador
Economia máxima de energia graças à regulação do acumulador com o secador por refrigeração SECOTEC

A carga dos secadores por refrigeração oscila constantemente entre 0 e 100%. Ao contrário de regulações de carga parcial convencionais, a regulação do acumulador SECOTEC adequa exatamente a necessidade de potência elétrica a todas as fases de carga.

Assim, com uma carga média de 40%, os secadores por refrigeração SECOTEC poupam praticamente 60% dos custos de eletricidade, em comparação com os secadores por refrigeração com regulação por derivação de gás quente.

Ao contrário do que acontece nos processos convencionais, o acumulador de frio dos secadores SECOTEC permanece sempre frio. Assim, o ar comprimido é seco de forma eficaz, mesmo durante as fases de arranque. O isolamento de alta qualidade do acumulador também permite um consumo mínimo de energia. Além disso, com os secadores por refrigeração SECOTEC, a secagem do ar comprimido é realizada, não só de forma energeticamente eficiente, como também num modo de funcionamento particularmente simples, graças à sua elevada capacidade de armazenamento.

Melhor secagem com modo de funcionamento simples
Melhor capacidade de secagem através do funcionamento preciso com secadores por refrigeração SECOTEC

Os secadores por refrigeração SECOTEC alcançam PDP estáveis e altamente eficientes, em todas as fases de carga. O ar comprimido seco pode arrefecer até aos +3 °C (= PDP alcançável), sem condensar a humidade do ar. Mesmo em caso de temperaturas ambiente mais elevadas, a rede e os consumíveis de ar comprimido estão perfeitamente protegidos.

Os secadores por refrigeração convencionais, com modo de funcionamento comutável e sem acumulador de frio adicional, utilizam o material do seu permutador de calor como acumulador de frio. Os compressores de refrigeração e os motores de ventilador destes secadores tinham, por isso que ser ligados e desligados muito mais frequentemente, de modo a proporcionarem a capacidade de arrefecimento requerida, de uma maneira constante. Para diminuir a frequência de comutação (liga/desliga) e o desgaste, o circuito de refrigeração é por isso muitas vezes apenas reativado, em casos de PDP claramente mais elevados. As oscilações que daí resultam no PDP pioram o resultado da secagem. Isto é arriscado, uma vez que a corrosão pode começar a partir de uma humidade relativa do ar comprimido superior a 40 %, em vez de com a formação de condensados.

Pelo contrário, os secadores por refrigeração SECOTEC, graças à sua elevada capacidade de refrigeração, funcionam de forma particularmente suave preservando os materiais. Assim que o acumulador estiver carregado, o compressor de refrigeração e o motor do ventilador podem permanecer desligados durante muito mais tempo, sem prejudicar a estabilidade do PDP.

Equipamento

Circuito de refrigeração

Circuito de refrigeração composto por

  • Compressor scroll
  • Condensador de microcanais em alumínio com ventilador
  • Pressostato de segurança
  • Acumulador de frio
  • Filtro do secador
  • Válvula de expansão termostática
  • Sistema de permutadores de calor em alumínio SECOPACK LS
  • Transdutor de temperatura e pressão

SECOPACK LS

  • Permutador de calor ar/ar e de ar/agente refrigerante, construção em blocos de alumínio
  • Área de acumulador integrada, com fluido para a mudança de fases
  • Separador de condensados
  • Isolamento térmico

SIGMA CONTROL SMART

SIGMA CONTROL SMART: Controlo eletrónico com visualização de cores

  • Comando eletrónico com ecrã a cores
  • Navegação em menus de símbolos
  • Indicador de tendência de PDP
  • Diagrama de P&I com exibição de informações operacionais atuais e mensagens
  • Memória de mensagens
  • Contador de horas de serviço
  • Temporizador de manutenção

Contactos isentos de potencial

  • Mensagens de serviço "avaria" e "compressor de agente refrigerante em funcionamento"
  • Mensagens de aviso "manutenção/aviso" e "PDP elevado"
  • Contador de horas de serviço
  • Temporizador de manutenção

Descarga de condensados

  • Purgador de condensados eletrónico ECO-DRAIN 31 Vario com válvula de esfera no fluxo de condensação, incluindo isolamento de superfícies frias

Canópia

  • Canópia com revestimento de pulverização electroestática
  • Painel amovível, que permite uma ligação elétrica fácil
  • Limpeza eficiente do condensador
  • Painel lateral amovível, que serve de acesso central ao interior
  • Pés da máquina

Ligações

  • Tubagem de ar comprimido resistente à corrosão
  • União de anteparo para a ligação dos tubos dos condensados externos
  • Passagem do cabo para ligação à rede na parede traseira (aberturas na chapa no teto do sistema, para uma ligação alternativa por cima)

Sistema elétrico

  • equipamento elétrico e verificação conforme a norma EN 60204-1 "Segurança de máquinas"
  • grau de proteção do armário de distribuição IP 54

Opcionais e acessórios

  • Secador por refrigeração até uma temperatura ambiente de 50 °C
  • Secador por refrigeração arrefecido a água (série TF)
  • Ligações de ar comprimido à esquerda (série TF)
  • Kit de tubagem para substituição de TF 173, 203, 251 (pré-montado de fábrica) (série TF)
  • Pés da máquina aparafusáveis
  • Tensão primária do transformador integrado 200 V – 440 V
  • Tensão primária do transformador integrado 500 V/3 Ph/50 Hz e 575 V/3 Ph/60 Hz
  • Versão isenta de silicone (norma interna da VW 3.10.7)
  • Módulo de comunicação Modbus TCP

SECOTEC – Industrie 4.0 ready!
representação de um aviso no fluxograma do SIGMA AIR MANAGER 4.0

Com o módulo de comunicação opcional Modbus TCP pode-se ligar o secador por refrigeração SECOTEC ao SIGMA NETWORK. Todos os parâmetros operacionais e mensagens essenciais ficam assim disponíveis – em tempo real.

Isto permite uma abrangente monitorização do sistema de toda a central de ar comprimido, e fornece a base para uma manutenção preditiva baseada em necessidades efetivas.
Resultado: máxima disponibilidade com o menor custo.

Para além disso, o SIGMA AIR MANAGER 4.0 oferece uma visão geral e abrangente dos parâmetros operacionais essenciais do secador por refrigeração. Mensagens e alarmes, são apresentados no fluxograma da central de ar comprimido por código de cores. Com um clique no botão do circuito do secador, parâmetros operacionais importantes e também mensagens de texto, são exibidos em texto simples.

SECOPACK LS – o alicerce da eficiência
corte transversal dum sistema de permutador de calor SECOPACK
  1. Entrada de ar comprimido
  2. Saída de condensados
  3. Entrada do agente refrigerante (frio)
  4. Saída do agente refrigerante (quente)
  5. Transporte de calor
  6. Saída de ar comprimido

Os secadores por refrigeração das séries SECOTEC TE e TF, estão equipados com o inovador sistema de permutadores de calor SECOPACK LS. O seu acumulador de calor latente é preenchido com um material para a mudança de fases (liquido-sólido-liquido). O ar comprimido aquece o material até este derreter (descarga do acumulador). Absorvendo o calor latente da fusão. Este é consideravelmente superior ao calor que o acumulador é capaz de absorver, devido à sua capacidade térmica específica normal (sem a mudança de fases). Assim, nos secadores das séries TE e TF, o acumulador de calor latente dispõe de uma densidade de armazenamento claramente mais elevada, com a mesma capacidade, poupa 98% do material de armazenamento, relativamente a acumuladores de calor convencionais.

O resultado é uma elevada capacidade de armazenamento, para PDP estáveis e modos de funcionamento que preservam os materiais e reduzida necessidade de espaço.

Regulação inovadora com acumulador Plus e alternador de fases
SECOTEC: Regulação inovadora com acumulador Plus e troca de fases
  1. O compressor fornece agente refrigerante frio, para a secagem do ar comprimido e para o arrefecimento do acumulador.
  2. O fluido térmico solidifica a uma temperatura constante, o que resulta numa quantidade elevada de calor, através do agente refrigerante.
  3. O agente refrigerante arrefece o fluido térmico até ao ponto de desativação.
  4. O compressor do refrigerante desliga-se.
  1. O fluido térmico fornece frio para a secagem do ar comprimido e aquece-se.
  2. O fluido térmico funde a uma temperatura constante, e assim absorve uma quantidade elevada de calor do ar comprimido húmido.
  3. O fluido térmico aquece até ao ponto de ativação do compressor.
Estrutura e funcionamento

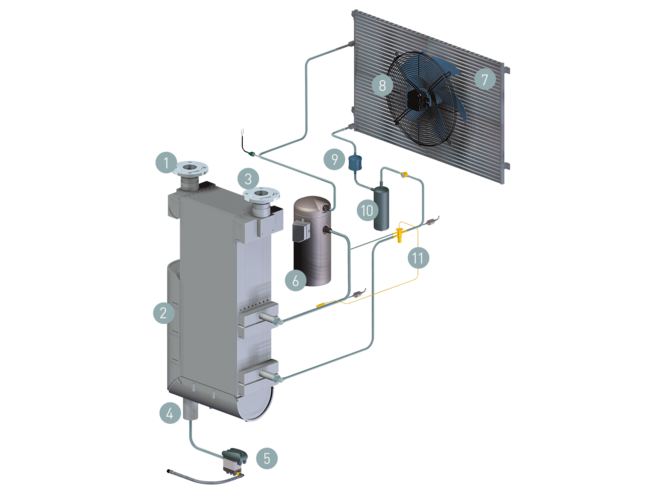

Diagrama de montagem do secador por refrigeração, economizador de energia, SECOTEC TF
  1. Entrada de ar comprimido
  2. Sistema de permutadores SECOPACK LS
  3. Saída de ar comprimido
  4. Saída de condensados
  5. Purgador de condensados ECO-DRAIN
  6. Compressor do agente refrigerante
  1. Condensador de microcanais
  2. Ventilador
  3. Filtro do secador
  4. Acumulador do agente refrigerante
  5. Válvula expansora
Dados técnicos TE

Versão base

ModeloTE 102 TE 122 TE 142
Caudal m³/min 9,2 11,6 13,3
Perda de pressão bar 0,08 0,12 0,11
Consumo de energia elétrica com um caudal a 50 % kW 0,84 2,13 1,17
Consumo de energia elétrica com um caudal a 100 %. kW 1,58 1,58 2,31
Pressão de serviço bar 3 - 16 3 - 16 3 - 16
Temperatura ambiente °C 3 - 45 3 - 45 3 - 45
Temperatura de entrada °C 3 - 60 3 - 60 3 - 60
Peso kg 263 264 283
Dimensões L x P x A mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
Ligação de ar comprimidoG 2 G 2 G 2
Ligação do sistema de descarga de condensadosG ¼ G ¼ G ¼
Alimentação elétrica380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Agente refrigeranteR-134a R-134a R-134a
quantidade do agente refrigerante como equivalente de CO2 t 2,1 2,3 2,7
potencial de aquecimento global Label [Common - Unit ] is missing 1.430 1.430 1.430
peso agente refrigerante kg 1,45 1,6 1,9

Dados técnicos TF

Versão base

ModeloTF 174 TF 230 TF 280
Caudal m³/min 14,7 19 25,2
Perda de pressão bar 0,1 0,11 0,15
Consumo de energia elétrica com um caudal a 50 % kW 1,23 1,66 2,04
Consumo de energia elétrica com um caudal a 100 %. kW 2,29 3,21 3,89
Pressão de serviço bar 3 - 16 3 - 16 3 - 16
Temperatura ambiente °C 3 - 45 3 - 45 3 - 45
Temperatura de entrada °C 3 - 60 3 - 60 3 - 60
Peso kg 404 422 448
Dimensões L x P x A mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
Ligação de ar comprimidoDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ligação do sistema de descarga de condensadosG ¼ G ¼ G ¼
Alimentação elétrica380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Agente refrigeranteR-134a R-134a R-134a
quantidade do agente refrigerante como equivalente de CO2 t 3,1 2,9 3,7
potencial de aquecimento global Label [Common - Unit ] is missing 1.430 1.430 1.430
peso agente refrigerante kg 2,2 2 2,6

ModeloTF 340
Caudal m³/min 30
Perda de pressão bar 0,13
Consumo de energia elétrica com um caudal a 50 % kW 2,26
Consumo de energia elétrica com um caudal a 100 %. kW 4,44
Pressão de serviço bar 3 - 16
Temperatura ambiente °C 3 - 45
Temperatura de entrada °C 3 - 60
Peso kg 478
Dimensões L x P x A mm 835 x 1.230 x 2.000
Ligação de ar comprimidoDN80 PN16 DIN
Ligação do sistema de descarga de condensadosG ¼
Alimentação elétrica380 V / 3 / 60 Hz
Agente refrigeranteR-134a
quantidade do agente refrigerante como equivalente de CO2 t 3,7
potencial de aquecimento global Label [Common - Unit ] is missing 1.430
peso agente refrigerante kg 2,6
