Secador por refrigeração economizador de energia SECOTEC até 8,25 m³/min

Sensacionais especialistas de poupança energética, com PDP estável

Os secadores por refrigeração SECOTEC das séries TA – TD (*), secam o ar comprimido até a um PDP de 3 °C, graças ao eficiente acumulador de frio que garante um PDP estável e um funcionamento muito económico. Um acumulador de frio de grandes dimensões, garante um modo de funcionamento que aumenta a durabilidade dos componentes e garante um PDP estável.

  • Enormes potenciais de poupança, em modo de carga parcial e nos intervalos
  • Design do sistema especialmente robusto e de manutenção reduzida
  • Versões arrefecidas a ar para temperaturas ambiente até 43 °C

Vantagens

  • Economizar energia:
    graças à regulação de poupança de energia, é possível armazenar temporariamente no acumulador térmico, a capacidade de arrefecimento excedente, em modo de carga parcial e reutilizá-la para secar ar comprimido sem consumo de energia.
  • Fiabilidade duradoura:
    o circuito de refrigeração de alta qualidade dos secadores por refrigeração SECOTEC, permite a utilização segura até uma temperatura ambiente de +43 °C. O separador de condensados, de grandes dimensões e o purgador eletrónico ECO-DRAIN, garantem uma remoção fiável dos condensados em todo o ciclo de trabalho. A instalação elétrica corresponde ao standard da norma EN 60204-1.
  • Facilidade de manutenção genial:
    a construção da canópia otimizada, para uma fácil acessibilidade a todas as peças, diminui consideravelmente os custos para trabalhos de manutenção e verificação.

* O secador por refrigeração contém gases fluorados com efeito de estufa R-134a. Da série TA até à TD, inclusive, com circuito de refrigeração hermeticamente fechado.

O complemento ideal: o separador de água/óleo AQUAMAT
Sistema de tratamento de condensação AQUAMAT

A nossa sugestão: Tratar os condensados, antes da sua descarga para a canalização, com separadores de água/óleo AQUAMAT, compatíveis com a lei e de baixo custo.



Detalhes do produto

SECOTEC – poupanças de energia em todas as condições

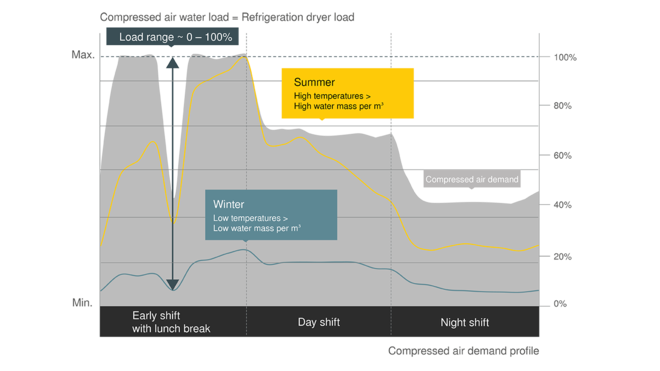

A carga exercida sobre um secador por refrigeração depende do caudal de ar comprimido a secar (área cinzenta), mas mais ainda da quantidade de água contida no ar comprimido introduzido. Esta quantidade aumenta com o aumento da temperatura. Por conseguinte, os secadores por refrigeração estão sujeitos a uma carga particularmente elevada (curva amarela), em caso de temperaturas ambiente elevadas, tais como as predominantes no verão.

Com as temperaturas de inverno (curva turquesa), a carga de trabalho dos secadores por refrigeração também diminui. De modo a alcançar um PDP estável com todas estas oscilações, os secadores por refrigeração devem ser sempre concebidos para a carga máxima que ocorre durante o funcionamento, acrescida de uma reserva suficiente.

De forma análoga, para uma grande variação de caudal e de temperatura, os secadores por refrigeração funcionam de forma constante, num intervalo de carga entre 0 e 100%. Como a regulação do acumulador SECOTEC garante uma utilização de energia, em função das necessidades em todo o intervalo de carga, alcançam-se elevadas poupanças.

O efeito economizador de energia
Poupança energética máxima graças à regulação do acumulador
Economia máxima de energia graças à regulação do acumulador com o secador por refrigeração SECOTEC

A carga dos secadores por refrigeração oscila constantemente entre 0 e 100%. Ao contrário de regulações de carga parcial convencionais, a regulação do acumulador SECOTEC adequa exatamente a necessidade de potência elétrica a todas as fases de carga.

Assim, com uma carga média de 40%, os secadores por refrigeração SECOTEC poupam praticamente 60% dos custos de eletricidade, em comparação com os secadores por refrigeração com regulação por derivação de gás quente.

Ao contrário do que acontece nos processos convencionais, o acumulador de frio dos secadores SECOTEC permanece sempre frio. Assim, o ar comprimido é seco de forma eficaz, mesmo durante as fases de arranque. O isolamento de alta qualidade do acumulador também permite um consumo mínimo de energia. Além disso, com os secadores por refrigeração SECOTEC, a secagem do ar comprimido é realizada, não só de forma energeticamente eficiente, como também num modo de funcionamento particularmente simples, graças à sua elevada capacidade de armazenamento.

Melhor secagem com modo de funcionamento simples

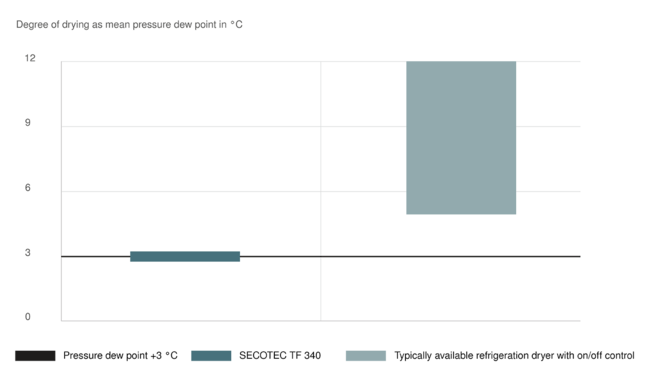

Melhor capacidade de secagem através do funcionamento preciso com secadores por refrigeração SECOTEC

Os secadores por refrigeração SECOTEC alcançam PDP estáveis e altamente eficientes, em todas as fases de carga. O ar comprimido seco pode arrefecer até aos +3 °C (= PDP alcançável), sem condensar a humidade do ar. Mesmo em caso de temperaturas ambiente mais elevadas, a rede e os consumíveis de ar comprimido estão perfeitamente protegidos.

Os secadores por refrigeração convencionais, com modo de funcionamento comutável e sem acumulador de frio adicional, utilizam o material do seu permutador de calor como acumulador de frio. Os compressores de refrigeração e os motores de ventilador destes secadores tinham, por isso que ser ligados e desligados muito mais frequentemente, de modo a proporcionarem a capacidade de arrefecimento requerida, de uma maneira constante. Para diminuir a frequência de comutação (liga/desliga) e o desgaste, o circuito de refrigeração é por isso muitas vezes apenas reativado, em casos de PDP claramente mais elevados. As oscilações que daí resultam no PDP pioram o resultado da secagem. Isto é arriscado, uma vez que a corrosão pode começar a partir de uma humidade relativa do ar comprimido superior a 40 %, em vez de com a formação de condensados.

Pelo contrário, os secadores por refrigeração SECOTEC, graças à sua elevada capacidade de refrigeração, funcionam de forma particularmente suave preservando os materiais. Assim que o acumulador estiver carregado, o compressor de refrigeração e o motor do ventilador podem permanecer desligados durante muito mais tempo, sem prejudicar a estabilidade do PDP.

Estrutura e funcionamento
Estrutura e funcionamento dos secadores por refrigeração SECOTEC
  1. Permutador de ar/ar
  2. Permutador de ar/agente refrigerante com acumulador de frio
  3. Separador de condensados
  4. Descarregador de condensados (ECO-DRAIN)
  5. Compressor do agente refrigerante
  6. Condensador
  7. Capilares
  1. Filtro do secador
  2. Interruptor de alta pressão
  3. Interruptor de baixa pressão
  4. Interruptor de pressão do ventilador
  5. Indicação de tendência do PDP
  6. Entrada e saída de ar comprimido
