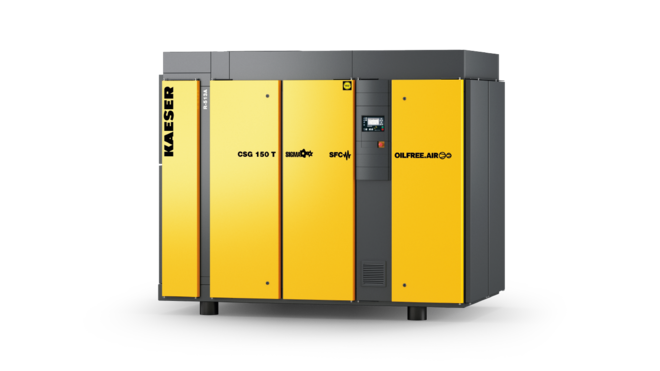

compressores de parafuso isentos de óleo com secador de ar comprimido integrado


i.HOC – a secagem do ar comprimido é espetacularmente eficiente

O patenteado secador por rotação i.HOC utiliza o calor da compressão a 100 por cento! Através do caudal de regeneração, este fornece um PDP baixo e fiável, até temperaturas ambiente de 45 °C – e tudo isto sem aquecimento elétrico ou arrefecimento adicional do ar de regeneração!

  • aplicável em sistemas com arrefecimento a ar ou água
  • potência nominal dos sistemas de 37 kW até 200 kW
  • taxas de fluxo dos sistemas de 3,3 m³/min até 30 m³/min
  • comando do compressor SIGMA CONTROL 2 integrado (variante do modelo SFC)

Vantagens

  • PDP negativo mesmo com temperaturas elevadas:
    graças ao seu excecional potencial de regeneração, o i.HOC alcança PDP negativos, mesmo com elevadas temperaturas do agente refrigerante.
  • Estabilidade do PDP com caudais variáveis:
    mesmo em baixos períodos de utilização do compressor, o PDP permanece estável – sem necessidade dum compensador de carga parcial.
  • Secagem efetiva e recuperação de calor:
    o i.HOC utiliza o permutador de calor do estágio 2, otimizado para a recuperação de calor, como radiador do ar de regeneração.
Rentável, graças aos baixos custos do ciclo de vida útil
Custos associados ao ciclo de vida útil

Consultoria otimizada, avanço tecnológico em investigação e produção e uma organização da assistência técnica global, que o protege contra falhas.



Os compressores de parafuso isentos de óleo com i.HOC ou secador por refrigeração integrado ao detalhe

Tecnologia diferente para secadores

secador por refrigeração integrado

Até um PDP de +3 °C os secadores por refrigeração são a primeira opção no que concerne a eficiência energética e os custos de investimento, mesmo para compressores isentos de óleo. PDP abaixo dos +3 °C são o domínio dos secadores por adsorção.

secador rotativo i.HOC integrado

O secador por rotação i.HOC, integrado no compressor de parafuso, opcionalmente, atinge de forma eficiente e fiável PDP até -30 °C. O ar comprimido quente é utilizado para regenerar o dessecante, após o segundo estágio do compressor.

i.HOC soberano caudal de regeneração
i.HOC com regeneração de corrente total KAESER
□caudal de regeneração □caudal parcial de regeneração
↓ área da regeneração: o ar quente retira humidade do dessecante.
↑área da secagem: O ar frio fornece humidade ao dessecante.

i.HOC (Integrated Heat of Compression Dryer) utiliza 100 % do calor da compressão para a secagem, no segundo estágio da compressão (caudal de regeneração). Essa quantidade de calor acumulada está disponível, de forma praticamente gratuita.

  • Não há consumo adicional de energia no processo de secagem
  • Potencial de regeneração superior à secagem com regeneração com caudal parcial
  • Funcionamento completo, mesmo em baixos períodos de utilização do compressor

As vantagens da regeneração do caudal tornam-se evidentes, principalmente, quando a temperatura do agente refrigerante é crescente. Secadores rotativos KAESER alcançam excelentes resultados de secagem, mesmo sem aquecer adicionalmente o ar de regeneração, de forma elétrica.

secador por refrigeração integrado

secagem economizadora de energia

O design integrado, bem como o permutador de calor do bloco de alumínio, de grandes dimensões, garantem uma perda de pressão inferior a 0,1 bar. O economizador de energia compressor do agente refrigerante scroll, também ajuda a economizar energia durante a secagem do ar comprimido.

Acessibilidade perfeita

Todos os componentes do compressor por refrigeração, são acedidos de forma perfeita pela porta de serviço frontal. Isto facilita a manutenção e conservação do secador de refrigeração.

vamos olhar para o secador por rotação integrado

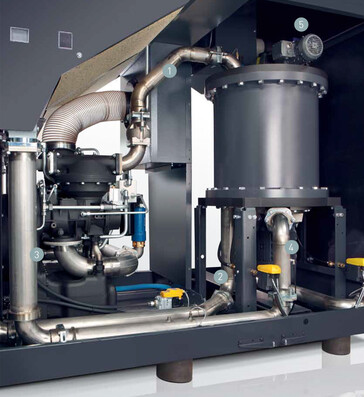

Diagrama de instalação do secador rotativo i.HOC
  1. entrada de ar de regeneração
  2. saída de ar de regeneração
  3. separação da condensados
  4. entrada do blower radial
  5. saída do i.HOC
i.HOC em detalhe

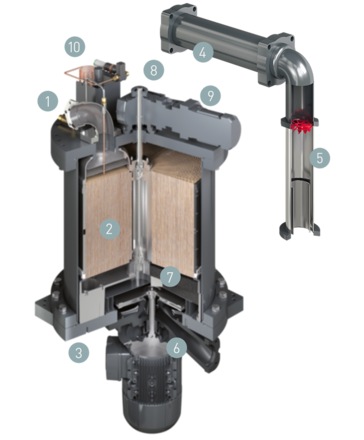

i.HOC - Corte transversal e componentes
  1. entrada de ar de regeneração
  2. cilindro (dessecante de sílica)
  3. saída de ar de regeneração
  4. permutador de calor, estágio 2
  5. separador de condensados externo
  6. blower radial
  7. desembaciador (separador de gotículas)
  8. saída do secador por rotação
  9. motor de cilindro
  10. sensor de PDP (opcional)
Dados técnicos DSG-2 A

Versão base

ModeloDSG 140-2 A DSG 180-2 A DSG 220-2 A
Pressão de serviço bar 8 10 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
pressão máx. bar 8 10 4 6 8 10 4 6 8 10
Potência nominal do motor kW 90 110 132
Dimensões
L x P x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 77 78 78
Peso kg 3.400 3.550 3.650

ModeloDSG 260-2 A DSG 290-2 A
Pressão de serviço bar 4 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 28,61 26,1 26 22,9 28,55 28,5 26
pressão máx. bar 4 8 10 8 10
Potência nominal do motor kW 160 200
Dimensões
L x P x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 79 81
Peso kg 3.800 4.000

Versão SFC

ModeloDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Pressão de serviço bar 4 6 8 10 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
pressão máx. bar 6 10 8,5 10 7 10
Potência nominal do motor kW 110 132 160
Dimensões
L x P x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 79 79 80
Peso kg 4.150 4.250 4.400

ModeloDSG 290-2 SFC A
Pressão de serviço bar 4 6 8 10
Caudal do sistema completo em pressão m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
pressão máx. bar 8,5 10
Potência nominal do motor kW 200
Dimensões
L x P x A mm 		3.435 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN
Nível de pressão sonora dB(A) 82
Peso kg 4.600

Versão RD

ModeloDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Pressão de serviço bar 8 10 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
pressão máx. bar 8 10 6 8 10 6 8 10
Potência nominal do motor kW 90 110 132
PDP °C -34 -36 -26 -33 -36 -26 -33 -35
Dimensões
L x P x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 77 78 78
Peso kg 4.500 4.650 4.750

ModeloDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Pressão de serviço bar 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 26,1 26 22,9 28,55 28,5 26
pressão máx. bar 8 10 8 10
Potência nominal do motor kW 160 200
PDP °C -25 -32 -34 -24 -31 -33
Dimensões
L x P x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 79 81
Peso kg 4.900 5.100

Versão RD-SFC

ModeloDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Pressão de serviço bar 6 8 10 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
pressão máx. bar 6 10 8,5 10 7 10
Potência nominal do motor kW 110 132 160
PDP °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Dimensões
L x P x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 79 79 80
Peso kg 5.250 5.350 5.500

ModeloDSG 290-2 i.HOC SFC A
Pressão de serviço bar 6 8 10
Caudal do sistema completo em pressão m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
pressão máx. bar 8,5 10
Potência nominal do motor kW 200
PDP °C -24 -30 -33
Dimensões
L x P x A mm 		4.270 x 1.750 x 2.385
Ligação de ar comprimidoDN80 PN16 DIN
Nível de pressão sonora dB(A) 82
Peso kg 5.700

Dados técnicos DSG-2 W

Versão base

ModeloDSG 140-2 W DSG 180-2 W DSG 220-2 W
Pressão de serviço bar 8 10 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
pressão máx. bar 8 10 4 6 8 10 4 6 8 10
Potência nominal do motor kW 90 110 132
Dimensões
L x P x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 69 70 71
Peso kg 3.100 3.250 3.350

ModeloDSG 260-2 W DSG 290-2 W
Pressão de serviço bar 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
pressão máx. bar 4 8 10 8 10
Potência nominal do motor kW 160 200
Dimensões
L x P x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 74 75
Peso kg 3.500 3.700

Versão SFC

ModeloDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Pressão de serviço bar 4 6 8 10 4 6 8 10 4 6 8 10
Caudal do sistema completo em pressão m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
pressão máx. bar 6 10 8,5 10 7 10
Potência nominal do motor kW 110 132 160
Dimensões
L x P x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 71 72 75
Peso kg 3.850 3.950 4.100

ModeloDSG 290-2 SFC W
Pressão de serviço bar 4 6 8 10
Caudal do sistema completo em pressão m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
pressão máx. bar 8,5 10
Potência nominal do motor kW 200
Dimensões
L x P x A mm 		3.435 x 1.750 x 2.060
Ligação de ar comprimidoDN80 PN16 DIN
Nível de pressão sonora dB(A) 76
Peso kg 4.300

Versão RD

ModeloDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Pressão de serviço bar 8 10 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
pressão máx. bar 8 10 6 8 10 6 8 10
Potência nominal do motor kW 90 110 132
PDP °C -32 -36 -24 -33 -36 -24 -33 -36
Dimensões
L x P x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 69 70 71
Peso kg 4.200 4.350 4.450

ModeloDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Pressão de serviço bar 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 26,1 26 22,9 28,55 28,5 26
pressão máx. bar 8 10 8 10
Potência nominal do motor kW 160 200
PDP °C -25 -33 -36 -24 -33 -36
Dimensões
L x P x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 74 75
Peso kg 4.600 4.800

Versão RD-SFC

ModeloDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Pressão de serviço bar 6 8 10 6 8 10 6 8 10
Caudal do sistema completo em pressão m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
pressão máx. bar 6 10 8,5 10 7 10
Potência nominal do motor kW 110 132 160
PDP °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Dimensões
L x P x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Ligação de ar comprimidoDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nível de pressão sonora dB(A) 71 72 75
Peso kg 4.950 5.050 5.200

ModeloDSG 290-2 i.HOC SFC W
Pressão de serviço bar 6 8 10
Caudal do sistema completo em pressão m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
pressão máx. bar 8,5 10
Potência nominal do motor kW 200
PDP °C -25 -33 -36
Dimensões
L x P x A mm 		4.270 x 1.750 x 2.060
Ligação de ar comprimidoDN80 PN16 DIN
Nível de pressão sonora dB(A) 76
Peso kg 5.400
