Secador de diafragma


Os compactos inovadores para uma maior eficiência e segurança

O conceito de fluxo especial para uma secagem continuamente eficiente distingue o módulo de diafragma da Kaeser (KMM), tal como a original rotação em espiral compacta de membranas de fibra oca altamente eficientes.

Com os secadores KMM, os PDP com valores negativos, não são um problema, mesmo em espaços confinados! Além disso, os seus pontos fortes revelam-se, quando não há qualquer fonte de energia disponível ou como secadores em pontos terminais, em áreas com risco de congelamento.

  • caudal de 0,04 a 3,97 m³/min
  • PDP de +10 °C a −40 °C (redução relativa ao estado de entrada em até 90 °C)
  • versões opcionais com a economizadora de energia válvula de paragem do ar de regeneração

Vantagens

  • Construção superior de secador por diafragma:
    a disposição em espiral das extrafinas fibras de membrana da Kaeser, resulta numa maior superfície de separação, com requisitos mínimos de espaço. E graças à efetiva descarga das moléculas de água para o interior, os poros externos da membrana mantêm sempre a capacidade de absorção ("conceito de fluxo").
  • Máxima segurança operacional:
    todas as peças funcionais dos secadores KMM estão alojadas numa robusta canópia. Os microfiltros da Kaeser instalados a montante protegem os módulos de membrana de forma fiável contra a entrada prejudicial de sujidade, aerossóis e óleo.
  • Especialmente eficiente:
    as perdas de ar são minimizadas graças ao ar de lavagem com uma secção transversal de abertura definida. Durante os períodos de paragem, a válvula de paragem de ar de lavagem (opção) aumenta consideravelmente a rentabilidade do secador.
O complemento ideal: Sistemas de retenção de pressão DHS
Sistema de retenção de pressão da Kaeser Compressores.

Um fluxo de ar constante e com baixa vibração, é vital para o seu sistema de tratamento – incluindo, e especialmente quando o compressor é reiniciado.



Detalhes do produto

Construção superior de secador por diafragma

Fibras de membrana mais finas

Secadores de diafragma KMM - As fibras de membrana mais finas

Em comparação com os secadores de diafragma convencionais, as fibras do de diafragma da Kaeser são mais finas e muito mais numerosas. A sua superfície é, por isso, consideravelmente maior. Assim, é obtida uma melhor capacidade de secagem do que com outras versões existentes no mercado. Para além disso, as fibras do diafragma destacam-se pela elevada estabilidade mecânica.

Conceito de fluxo

Secadores de diafragma KMM - Conceito "Flow"

A fibra oca da membrana é constituída por uma camada de suporte altamente porosa e uma camada de separação permeável interior. Quando o ar húmido passa pela fibra, a água evapora devido à grande diferença de pressão parcial entre o ar de regeneração e o ar comprimido húmido que passa através da camada de separação. Deste modo, os poros da camada de suporte permanecem sempre permeáveis.

Secagem eficiente

Secadores de diafragma KMM - Secagem eficiente

A estrutura em espiral das fibras da membrana à volta do canal interior do secador permite um comprimento estrutural inferior com a mesma capacidade de secagem. Assim, fica disponível uma maior superfície ativa da membrana por unidade espacial. Além disso, a rotação em espiral resulta numa distribuição uniforme do ar ao redor das fibras e facilita o transporte da água.

Versões e opções

KMM com válvula de economia de ar de regeneração para uma poupança de energia ainda maior

  • Módulo de membrana KMM com conceito de fluxo e rotação em espiral
  • Válvula piloto magnética: 230 V, 50 Hz, 240 V, 60 Hz, aberta sem corrente
  • ajustada para o estado operacional e pré-montada
  • inclui silenciador de descarga
Funcionamento do módulo do secador por diafragma

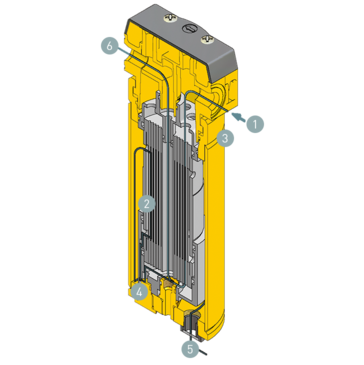

Funcionamento do módulo do secador de diafragma
  1. Entrada de ar comprimido
  2. Módulo de fibras de membrana
  3. Canópia exterior
  4. Bocal de ar de regeneração
  5. Saída de ar de regeneração
  6. Saída de ar comprimido

Ar comprimido húmido entra na canópia. No módulo de diafragma, este atinge as fibras de membrana. Uma pequena parte do ar comprimido seco é conduzida para cima como ar de regeneração, em torno das fibras, e assim descomprimido até à pressão atmosférica. O aumento de volume resultante, aumenta a capacidade do ar absorver o vapor de água. O teor de água diferente dos fluxos em sentidos opostos, do ar de regeneração e do ar a secar, assim como a membrana, que é apenas bem permeável para vapor de água, permitem que as moléculas de água se difundam, quase exclusivamente através da parede de fibras de membrana. Existe uma abertura de saída correspondente, separada, para o ar comprimido seco e para o ar de regeneração.

Dados técnicos

Os dados técnicos encontram-se neste catálogo:
