Compressores de parafuso médios de 18 a 110 kW


Compressores de parafuso energeticamente eficientes – pensados ao mais pequeno pormenor

O fornecimento de ar comprimido eficiente com compressores de parafuso é para nós o foco da sua produção. As nossas séries ASD, BSD, CSD e CSD(X) asseguram fornecimento de ar comprimido fiável para os processos, com uma eficiência sem precedentes.

Os sistemas são teamplayers perfeitos e podem ser ligados a sistemas de controlo existentes com muita facilidade através do SIGMA AIR MANAGER 4.0. Para obter o ar comprimido, que é realmente necessário, oferecemos os nossos compressores de parafuso em diversas versões.

  • Modelo base
  • Com secador por refrigeração para ar comprimido de elevada qualidade: Modelo T
  • Com variador de velocidade para elevada rentabilidade com mais intervalo de regulação: modelo SFC
  • Com motor síncrono de relutância: uma significativa melhoria de eficiência, sobretudo em carga parcial, quando comparado com sistemas assíncronos, permite economias de energia consideráveis.
  • Como solução completa com secador por refrigeração integrado e com variador de velocidade: Modelo T SFC
Os nossos especialistas ajudam-no a escolher um modelo adequado.

As suas vantagens

  • Poupar energia:
    sistemas com velocidade fixa e motor assíncrono estão equipados com classe de eficiência energética IE4. Incluímos nos compressores de parafuso com regulação de velocidade, motores da classe IE5 e cumprimos o grau de eficiência de sistemas IES2.
  • Aumento da vida útil:
    a gestão térmica eletrónica regula a temperatura do óleo de forma dinâmica, nas séries ASD, BSD, CSD e CSD(X). Assim, evita-se formação de condensados e os respetivos danos associados à humidade, de forma fiável e adicionalmente economiza-se energia.
  • Sistema de recuperação de calor:
    os nossos compressores de parafuso convertem 100% da energia elétrica consumida em energia térmica. Desta, 96% está disponível para a recuperação de calor. Tire proveito deste potencial!

CSD(X) – potência traduzida em eficiência

Compressor de parafuso CSDX da KAESER COMPRESSORES

A nova geração de compressores de parafuso lubrificados da série CSD(X) traz potência à aplicação, com mais precisão e eficiência. A base disto é a integrada transmissão. Isto permite fazer corresponder a velocidade do bloco ao ideal energético em cada ponto operacional. A integrada gestão térmica eletrónica (ETM) e o novo design da válvula de admissão, em conjunto com o aumentado filtro de admissão, asseguram mais eficiência do compressor de parafuso. O ventilador com regulação por frequência assegura uma maior poupança de energia e uma pegada de CO2 mais pequena. Este fornece apenas a quantidade de ar de arrefecimento realmente necessária.

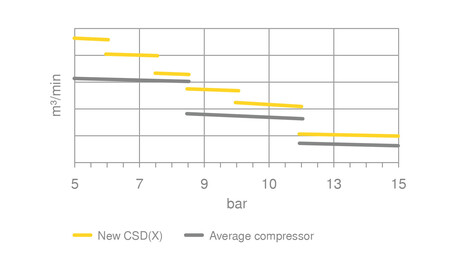

As seis novas variantes de pressão do CSD(X)
Seis variantes de pressão aumentam significativamente o caudal e, o mais importante, possibilitam uma melhor adequação aos seus requisitos de ar comprimido.

Para uma ainda mais elevada eficiência energética, a KAESER pode sempre contar com a máxima eficiência da transmissão. Sistemas com velocidade fixa estão equipados com a classe de eficiência energética máxima para motores assíncronos, IE4. Sistemas SFC com regulação de frequência têm motores da classe IE5 e cumprem por isso o grau de eficiência de sistemas IES2, logo eficiência máxima de acordo com a norma IEC 61800-9.



Os nossos compressores de parafuso até 110 kW ao detalhe

Evitar a formação de condensados de forma segura

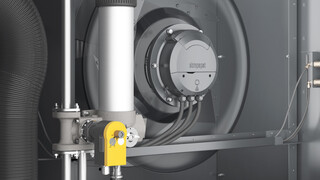

Gestão térmica eletrónica para evitar a formação de condensados.

A gestão térmica eletrónica (ETM) possibilita que o comando do compressor SIGMA CONTROL 2 evite a formação de condensados de forma segura. Para além disso, nos CSD(X) o SIGMA CONTROL 2 pode, via regulação de frequência da unidade de ventilação, adequar o fornecimento de ar de arrefecimento às condições ambientais. Desta forma, com baixas temperaturas ou em modo carga parcial, a velocidade do ventilador, assim como o consumo de energia, podem ser claramente reduzidos.

Funcionamento mais eficiente e seguro

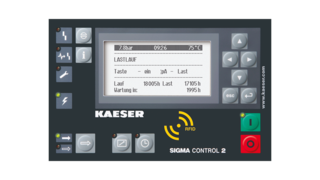

Comando do compressor SIGMA CONTROL 2

O integrado comando SIGMA CONTROL 2 coordena a produção de ar comprimido e assume o eficiente e seguro funcionamento do sistema e garante uma perfeita interação da rede integrada. Todos os componentes relevantes e estados operacionais do sistema são monitorizados e avaliados. Todas as opções estão em aberto para o utilizador poder ligar os sistemas ao sistema de controlo (SCADA).

A eficiência energética é prioridade máxima
Economize com a gestão do ciclo de vida KAESER

Os custos de aquisição e de assistência de um compressor são apenas uma pequena parte de todos os custos ao longo do ciclo de vida. A maior parte da despesa total consiste dos custos energéticos. Enquanto fornecedor de sistemas de ar comprimido, oferecemos planeamento personalizado, perfeitamente adequado às suas necessidades, uma central de ar comprimido energeticamente eficiente e uma assistência fiável. Estamos ao seu lado como parceiros, durante toda a vida útil da central de ar comprimido.

Elevada qualidade de ar comprimido com reduzida necessidade de energia

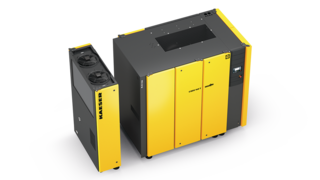

Compressor de parafuso CSDX com secador integrado.

Quer proteger a sua rede de ar comprimido de corrosão nos cabos, falhas nos dispositivos e danos na produção? Então um secador integrado para os compressores de parafuso das séries ASD, BSD, CSD e CSD(X) é a escolha certa.

A robusta e compacta construção do secador por refrigeração possibilita uma redução do agente refrigerante, logo, do equivalente-CO2. A sua regulação de poupança de energia apenas possibilita a sua utilização, quando ar comprimido flui pelo secador. Isto garante qualidade de ar comprimido específico para cada aplicação, com garantia de máxima eficiência.

Dados técnicos ASD

Versão base

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

Versão T

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Secador por refrigeração Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

Versão SFC

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

Versão T-SFC

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Secador por refrigeração Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Secador por refrigeração integrado

Modelo Consumo de energia kW PDP °C Agente refrigerante potencial de aquecimento global Quantidade de agente refrigerante kg quantidade do agente refrigerante como equivalente de CO2 t Circuito de refrigeração hermético
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Dados técnicos BSD

Versão base

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

Versão T

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Secador por refrigeração Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

Versão SFC

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

Versão T-SFC

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Secador por refrigeração Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Secador por refrigeração integrado

Modelo Consumo de energia kW PDP °C Agente refrigerante potencial de aquecimento global Quantidade de agente refrigerante kg quantidade do agente refrigerante como equivalente de CO2 t Circuito de refrigeração hermético
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Dados técnicos CSD

Versão base

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Versão T

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Secador por refrigeração Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Versão SFC

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Versão T-SFC

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Secador por refrigeração Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Secador por refrigeração integrado

Modelo Consumo de energia kW PDP °C Agente refrigerante potencial de aquecimento global Quantidade de agente refrigerante kg quantidade do agente refrigerante como equivalente de CO2 t Circuito de refrigeração hermético
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Dados técnicos CSDX

Versão base

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

Versão T

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Secador por refrigeração Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

Versão SFC

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Versão T-SFC

Modelo Pressão de serviço bar Caudal do sistema completo em pressão m³/min pressão máx. bar Potência nominal do motor kW Secador por refrigeração Dimensões
L x P x A mm 		Ligação de ar comprimido Nível de pressão sonora dB(A) Peso kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Secador por refrigeração integrado

Modelo Consumo de energia kW PDP °C Agente refrigerante potencial de aquecimento global Quantidade de agente refrigerante kg quantidade do agente refrigerante como equivalente de CO2 t Circuito de refrigeração hermético
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -

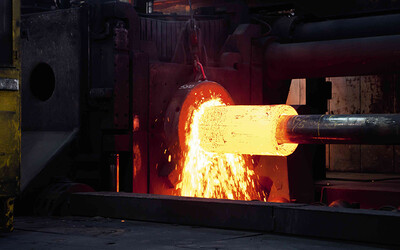

Vallourec
É muito simples

Ar comprimido para segurança

Os compressores de parafuso da Kaeser garantem com toda a segurança na Vallourec a produção fiável e eficiente em termos energéticos de tubagens colossais em aço, com pesos na ordem das toneladas.
